DH-G-RJ 金属环垫(RTJ)

数量：
状态：





询价加入询价篮

产品描述

xq-3

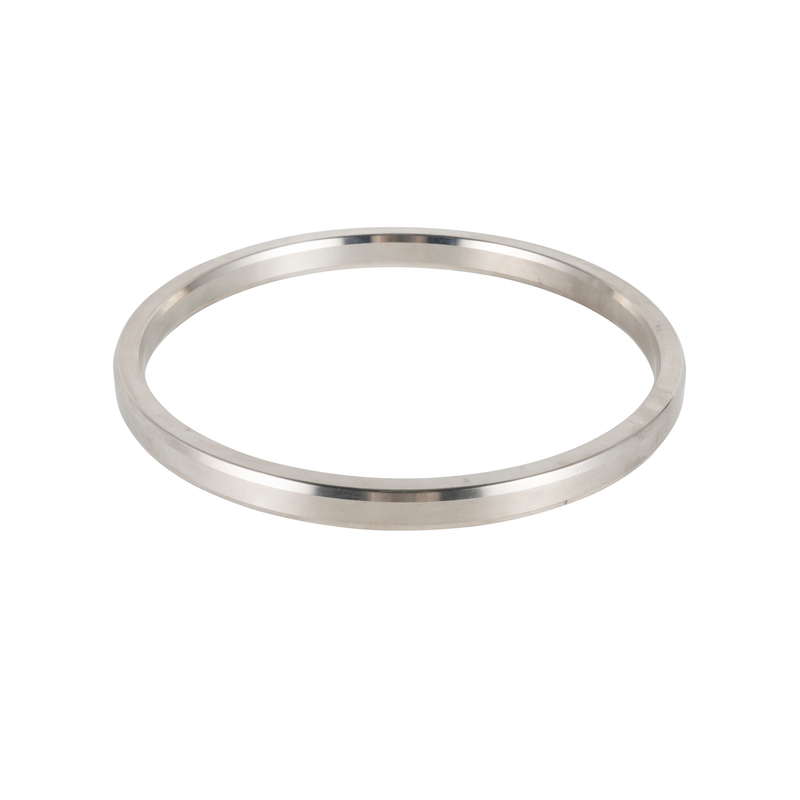

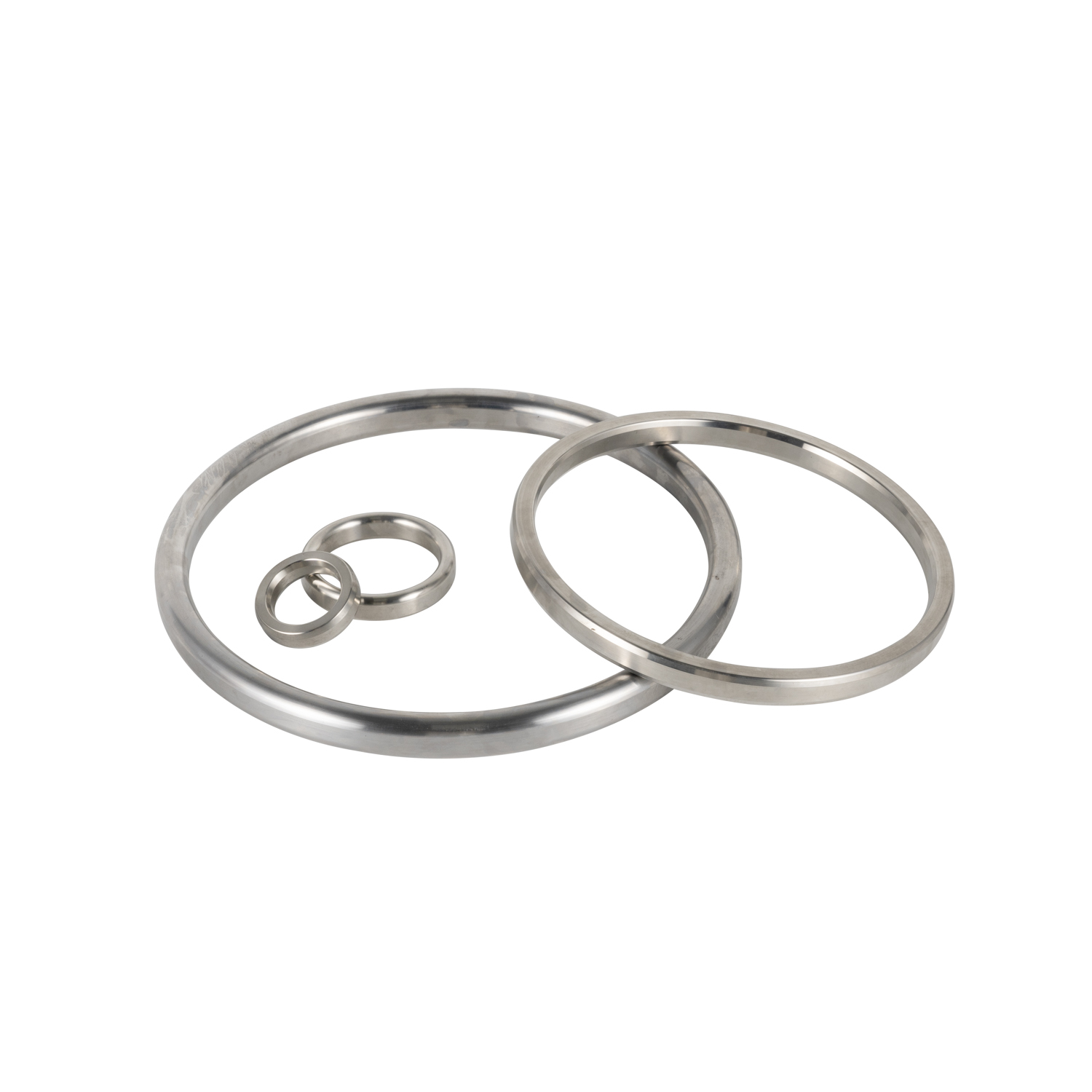

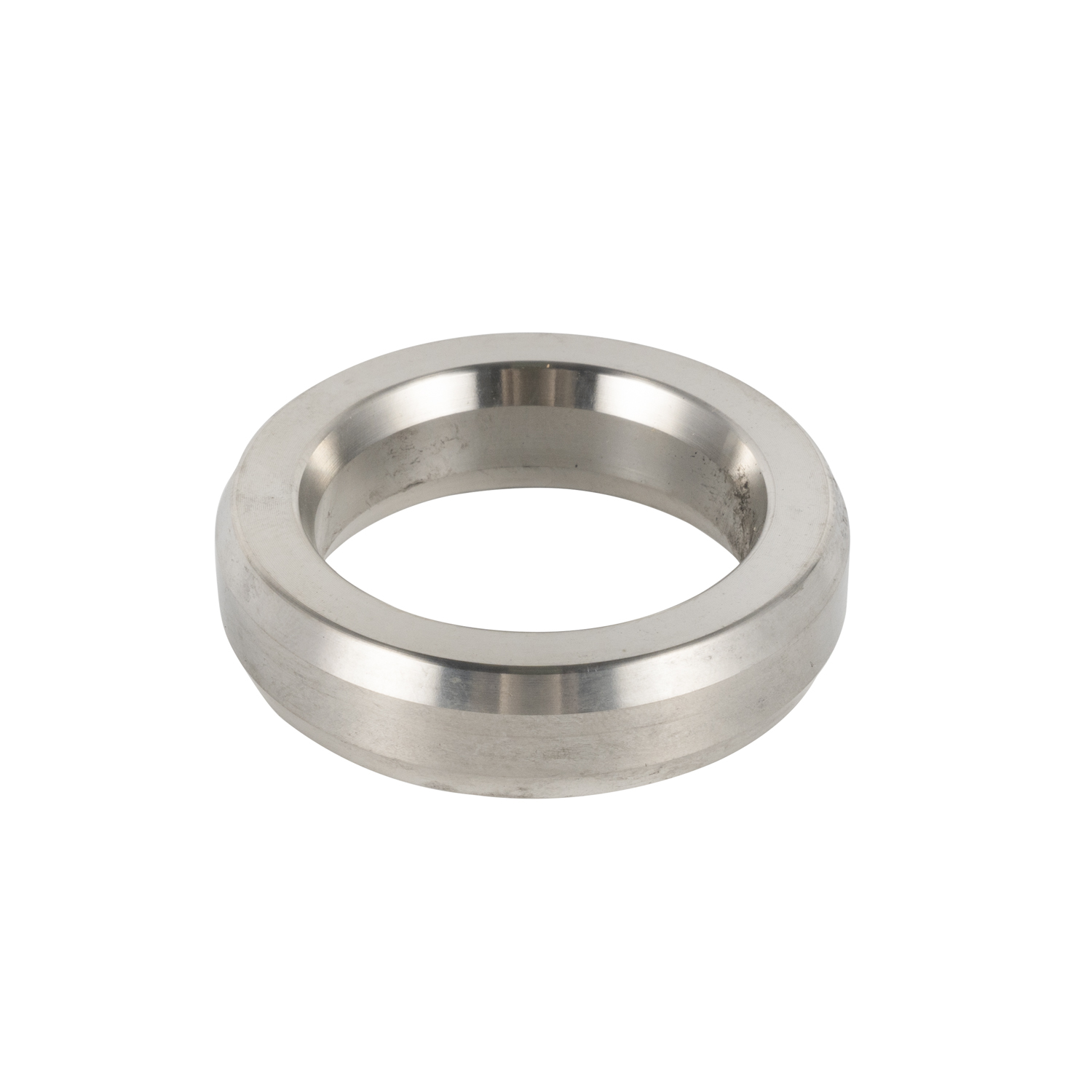

它由实心金属锻件制成。适用于高压、高温工况。环连接垫片的密封采用非常高的单位载荷，在环和法兰密封面之间形成金属对金属的线密封。

环接垫片的材质应比法兰密封面软，以避免垫片对法兰的损坏。

法兰密封面。垫片或截面的设计应根据法兰密封面的结构和最大设计系统压力值来选择。为了实现并保持有效的密封，必须仔细控制垫片和法兰密封面的精度、垫片的尺寸精度和硬度。

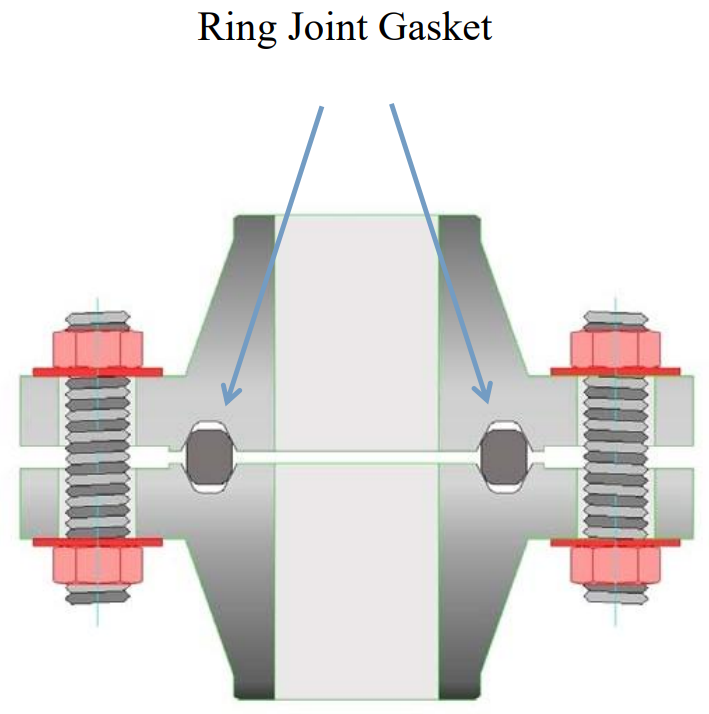

XQ-7

环形接头垫片 (RTJ) 信息：

· 所有垫片均具有永久性低应力钢标记、识别类型、环号、材料和标准

· 所有垫片完全符合 ASME B16.20、API 6A 规范或其他适用标准

· 所有垫片原材料完全可追溯，并有相关文件

· 精确控制环接垫片材料硬度，保证密封性能，同时避免损坏法兰密封面

·通过正确选择垫片材料，环接垫片可以密封恶劣的化学介质和 1,000°C (1,832°F) 的高温条件

垫片类型

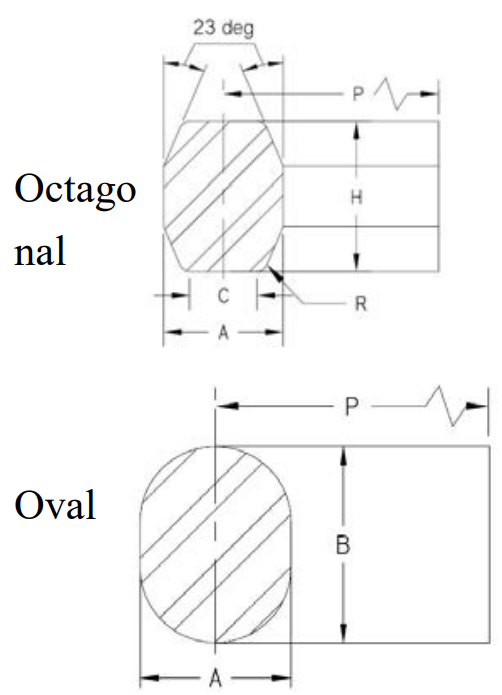

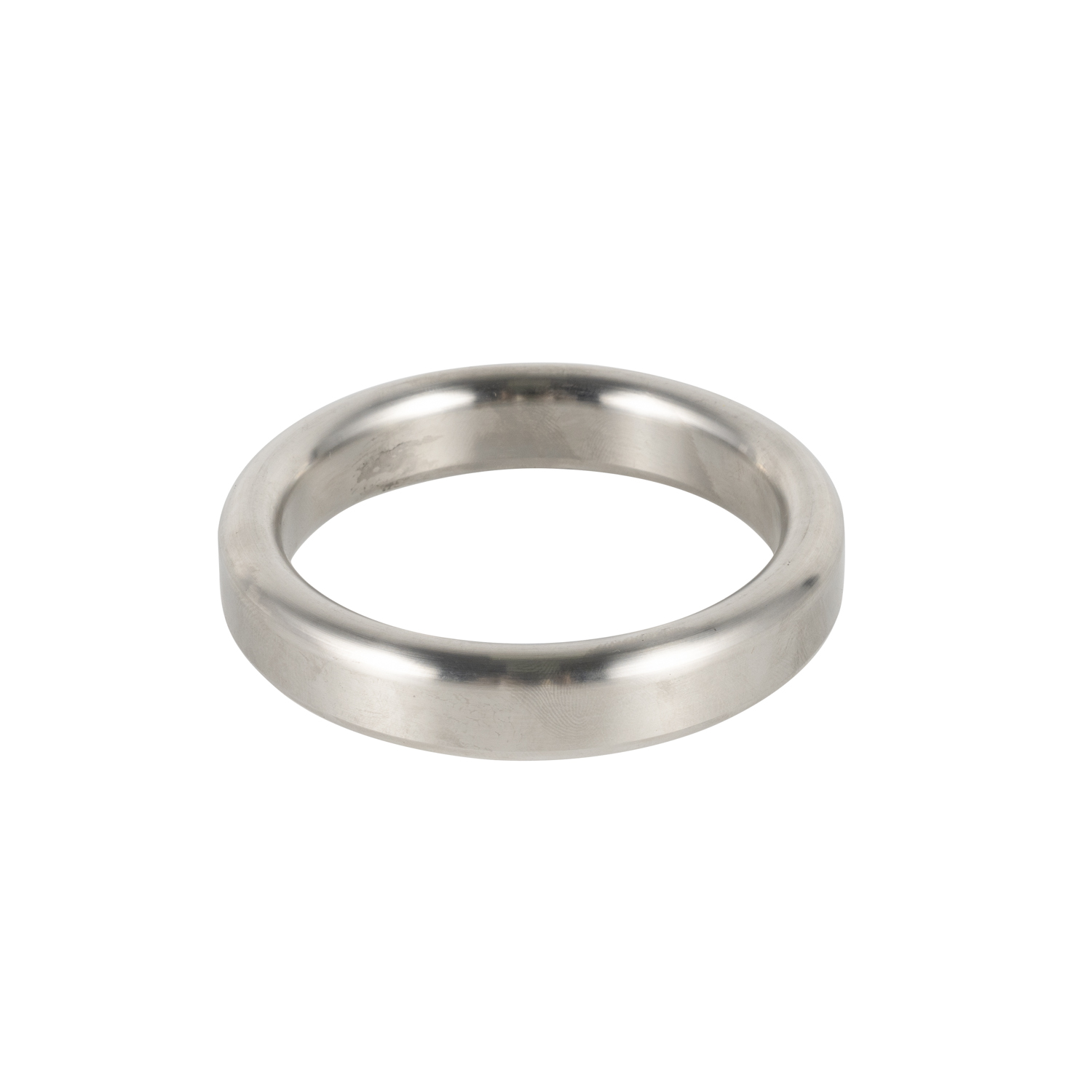

DH-RJ-R型

1、R型，环截面可以是椭圆形和八角形

2、标准尺寸可按照ASME B16.20、API 6A规范或其他适用标准制造

XQ-6

类型 DH-RJ-RX

1、RX型RTJ具有其独特的自密封性能。环外侧的斜面

与RTJ法兰槽外圈表面接触形成密封。当内部压力增大时，垫片载荷使法兰槽产生的应力相应增大，进一步增强了密封效果

2、RX型RTJ的设计特点使其更适合冲击载荷、试验压力冲击和钻井振动工况

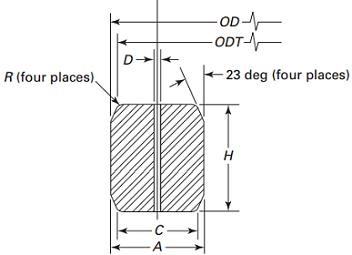

DH-RJ-BX型

1、BX RTJ的接头直径略大于RTJ法兰槽的直径。这种设计使得环垫能够与凹槽的外环表面接触。预装垫片可产生自紧密封

材料和标记

材料	联合国代码	最大硬度		标记
材料	联合国代码	HB	HRB	标记
软铁		90	56	D
低碳钢		120	68	S
F5	K42544	130	72	F5
不锈钢304	S30400	160	83	304
不锈钢304L	S30403	160	83	304L
SS 316	S31600	160	83	316
不锈钢316L	S31603	160	83	316L
SS 347	S34700	160	83	347
SS 410	S41000	170	86	410
2 级钛	组2
合金600	N06600	195	92	合金600
625合金	N06625	195	92	625合金
合金800	N08800	195	92	合金800
825合金	N08825	195	92	825合金
哈氏合金C276	N10276	195	92	C276
超级双相不锈钢	S32750	232	99	32750
超级双相不锈钢	UNS S31803/32205	232	99	31803/32205
SMO 254	S32154	180	89	莫254
SS 309	S30900	160	83	309
SS 321	S32100	160	83	321
铜	C12200	81		铜

DH-RJ-R R 型垫片尺寸

环号	平均节圆直径环P	环A的宽度	环高		八角环C上平面的宽度	八角环 R1 的半径
环号	平均节圆直径环P	环A的宽度	椭圆形B	八角H型	八角环C上平面的宽度	八角环 R1 的半径
R-11	34.14	6.35	11.2	9.7	4.32	1.5
R-12	39.70	7.95	14.2	12.7	5.23	1.5
R-13	42.88	7.95	14.2	12.7	5.23	1.5
R-14	44.45	7.95	14.2	12.7	5.23	1.5
R-15	47.63	7.95	14.2	12.7	5.23	1.5
R-16	50.80	7.95	14.2	12.7	5.23	1.5
R-17	57.15	7.95	14.2	12.7	5.23	1.5
R-18	60.33	7.95	14.2	12.7	5.23	1.5
R-19	65.10	7.95	14.2	12.7	5.23	1.5
R-20	68.28	7.95	14.2	12.7	5.23	1.5
R-21	72.24	11.13	17.5	16.0	7.75	1.5
R-22	82.55	7.95	14.2	12.7	5.23	1.5
R-23	82.55	11.13	17.5	16.0	7.75	1.5
R-24	95.25	11.13	17.5	16.0	7.75	1.5

R-25	101.60	7.95	14.2	12.7	5.23	1.5
R-26	101.60	11.13	17.5	16.0	7.75	1.5
R-27	107.95	11.13	17.5	16.0	7.75	1.5
R-28	111.13	12.70	19.1	17.5	8.66	1.5
R-29	114.30	7.95	14.2	12.7	5.23	1.5
R-30	117.48	11.13	17.5	16.0	7.75	1.5
R-31	123.83	11.13	17.5	16.0	7.75	1.5
R-32	127.00	12.70	19.1	17.5	8.66	1.5
R-33	131.78	7.95	14.2	12.7	5.23	1.5
R-34	131.78	11.13	17.5	16.0	7.75	1.5
R-35	136.53	11.13	17.5	16.0	7.75	1.5
R-36	149.23	7.95	14.2	12.7	5.23	1.5
R-37	149.23	11.13	17.5	16.0	7.75	1.5
R-38	157.18	15.88	22.4	20.6	10.49	1.5
R-39	161.93	11.13	17.5	16.0	7.75	1.5
R-40	171.45	7.95	14.2	12.7	5.23	1.5
R-41	180.98	11.13	17.5	16.0	7.75	1.5
R-42	190.50	19.05	25.4	23.9	12.32	1.5
R-43	193.68	7.95	14.2	12.7	5.23	1.5
R-44	193.68	11.13	17.5	16.0	7.75	1.5
R-45	211.15	11.13	17.5	16.0	7.75	1.5
R-46	211.15	12.70	19.1	17.5	8.66	1.5
R-47	228.60	19.05	25.4	23.9	12.32	1.5
R-48	247.65	7.95	14.2	12.7	5.23	1.5
R-49	269.88	11.13	17.5	16.0	7.75	1.5
R-50	269.88	15.88	22.4	20.6	10.49	1.5
R-51	279.40	22.23	28.7	26.9	14.81	1.5
R-52	304.80	7.95	14.2	12.7	5.23	1.5
R-53	323.85	11.13	17.5	16.0	7.75	1.5
R-54	323.85	15.88	22.4	20.6	10.49	1.5

R-55	342.90	28.58	36.6	35.1	19.81	2.3
R-56	381.00	7.95	14.2	12.7	5.23	1.5
R-57	381.00	11.13	17.5	16.0	7.75	1.5
R-58	381.00	22.23	28.7	26.9	14.81	1.5
R-59	396.88	7.95	14.2	12.7	5.23	1.5
R-60	406.40	31.75	39.6	38.1	22.33	2.3
R-61	419.10	11.13	17.5	16.0	7.75	1.5
R-62	419.10	15.88	22.4	20.6	10.49	1.5
R-63	419.10	25.40	33.3	31.8	17.30	2.3
R-64	454.03	7.95	14.2	12.7	5.23	1.5
R-65	469.90	11.13	17.5	16.0	7.75	1.5
R-66	469.90	15.88	22.4	20.6	10.49	1.5
R-67	469.90	28.58	36.6	35.1	19.81	2.3
R-68	517.53	7.95	14.2	12.7	5.23	1.5
R-69	533.40	11.13	17.5	16.0	7.75	1.5
R-70	533.40	19.05	25.4	23.9	12.32	1.5
R-71	533.40	28.58	36.6	35.1	19.81	2.3
R-72	558.80	7.95	14.2	12.7	5.23	1.5
R-73	584.20	12.70	19.1	17.5	8.66	1.5
R-74	584.20	19.05	25.4	23.9	12.32	1.5
R-75	584.20	31.75	39.6	38.1	22.33	2.3
R-76	673.10	7.95	14.2	12.7	5.23	1.5
R-77	692.15	15.88	22.4	20.6	10.49	1.5
R-78	692.15	25.40	33.3	31.8	17.30	2.3
R-79	692.15	34.93	44.5	41.4	24.82	2.3
R-80	615.95	7.95	...	12.7	5.23	1.5
R-81	635.00	14.3	...	19.1	9.58	1.5
R-82	57.15	11.13	...	16.0	7.75	1.5
R-84	63.50	11.13	...	16.0	7.75	1.5
R-85	79.38	12.70	...	17.5	8.66	1.5

R-86	90.5	15.88	...	20.6	10.49	1.5
R-87	100.03	15.88	...	20.6	10.49	1.5
R-88	123.83	19.05	...	23.9	12.32	1.5
R-89	114.30	19.05	...	23.9	12.32	1.5
R-90	155.58	22.23	...	26.9	14.81	1.5
R-91	260.35	31.75	...	38.1	22.33	2.3
R-92	228.60	11.13	17.5	16.0	7.75	1.5
R-93	749.30	19.05	...	23.9	12.32	1.5
R-94	800.10	19.05	...	23.9	12.32	1.5
R-95	857.25	19.05	...	23.9	12.32	1.5
R-96	914.40	22.23	...	26.9	14.81	1.5
R-97	965.20	22.23	...	26.9	14.81	1.5
R-98	1022.35	22.23	...	26.9	14.81	1.5
R-99	234.95	11.13	...	16.0	7.75	1.5
R-100	749.30	28.58	...	35.1	19.81	2.3
R-101	800.10	31.75	...	38.1	22.33	2.3
R-102	857.25	31.75	...	38.1	22.33	2.3
R-103	914.40	31.75	...	38.1	22.33	2.3
R-104	965.20	34.93	...	41.4	24.82	2.3
R-105	1022.35	34.93	...	41.4	24.82	2.3

一般说明：

(a) 所有尺寸均以毫米为单位。

(b) 公差：

A = 环的宽度，±0.20

B、H = 环的高度，+1.3、−0.5

任何给定环的整个圆周上的高度变化在这些公差范围内不得超过 0.5。

C = 八角环平面宽度，±0.20 P = 环平均节圆直径，±0.18 R1 = 环半径，±0.5

23 度 = 角度，±0 度 30 分钟。

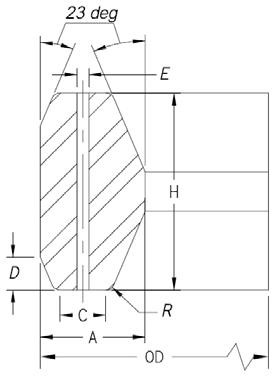

DHRJ-RX RX 型垫片尺寸

环号	外部环直径，外径	环的宽度，A	平板宽度，C	高度外斜角，D	环的高度，H	半径在八角环，R1	孔径，E[注(1)]
RX-20	76.20	8.74	4.62	3.18	19.05	1.5	...
RX-23	93.27	11.91	6.45	4.24	25.40	1.5	...
RX-24	105.97	11.91	6.45	4.24	25.40	1.5	...
RX-25	109.55	8.74	4.62	3.18	19.05	1.5	...
RX-26	111.91	11.91	6.45	4.24	25.40	1.5	...
RX-27	118.26	11.91	6.45	4.24	25.40	1.5	...
RX-31	134.54	11.91	6.45	4.24	25.40	1.5	...
RX-35	147.24	11.91	6.45	4.24	25.40	1.5	...
RX-37	159.94	11.91	6.45	4.24	25.40	1.5	...
RX-39	172.64	11.91	6.45	4.24	25.40	1.5	...
RX-41	191.69	11.91	6.45	4.24	25.40	1.5	...

RX-44	204.39	11.91	6.45	4.24	25.40	1.5	...
RX-45	221.84	11.91	6.45	4.24	25.40	1.5	...
RX-46	222.25	13.49	6.68	4.78	28.58	1.5	...
RX-47	245.26	19.84	10.34	6.88	41.28	2.3	...
RX-49	280.59	11.91	6.45	4.24	25.40	1.5	...
RX-50	283.36	16.66	8.51	5.28	31.75	1.5	...
RX-53	334.57	11.91	6.45	4.24	25.40	1.5	...
RX-54	337.34	16.66	8.51	5.28	31.75	1.5	...
RX-57	391.72	11.91	6.45	4.24	25.40	1.5	...
RX-63	441.73	27.00	14.78	8.46	50.80	2.3	...
RX-65	480.62	11.91	6.45	4.24	25.40	1.5	...
RX-66	483.39	16.66	8.51	5.28	31.75	1.5	...
RX-69	544.12	11.91	6.45	4.24	25.40	1.5	...
RX-70	550.06	19.84	10.34	6.88	41.28	2.3	...
RX-73	596.11	13.49	6.68	5.28	31.75	1.5	...
RX-74	600.86	19.84	10.34	6.88	41.28	2.3	...
RX-82	67.87	11.91	6.45	4.24	25.40	1.5	1.5
RX-84	74.22	11.91	6.45	4.24	25.40	1.5	1.5
RX-85	90.09	13.49	6.68	4.24	25.40	1.5	1.5
RX-86	103.58	15.09	8.51	4.78	28.58	1.5	2.3
RX-87	113.11	15.09	8.51	4.78	28.58	1.5	2.3
RX-88	139.29	17.48	10.34	5.28	31.75	1.5	3.0

RX-89	129.77	18.26	10.34	5.28	31.75	1.5	3.0
RX-90	174.63	19.84	12.17	7.42	44.45	2.3	3.0
RX-91	286.94	30.18	19.81	7.54	45.24	2.3	3.0
RX-99	245.67	11.91	6.45	4.24	25.40	1.5	...
RX-201	51.46	5.74	3.20	1.45	11.30	0.5(2)	...
RX-205	62.31	5.56	3.05	1.83(3)	11.10	0.5(2)	...
RX-210	97.64	9.53	5.41	3.18(3)	19.05	0.8(2)	...
RX-215	140.89	11.91	5.33	4.24(3)	25.40	1.5(2)	...

一般说明：

(a) 所有尺寸均以毫米为单位。

(b) 公差：

A = 环的宽度，+0.20，−0.00

任何环的整个圆周上的宽度变化不得超过

0.10 在这些公差范围内。

C = 平面宽度，+0.15，-0.00

D = 外斜面高度，+0.0，−0.76

E=孔径，±0.5

H = 环的高度，+0.20，−0.00

任何环的整个圆周上的高度变化在这些公差范围内不得超过 0.10。

OD = 环外径，+0.51，-0.00 R1 = 环半径，±0.5

23 度 = 角度，±0 度 30 分钟。笔记：

(1) 环 RX-82 至 RX-91 只需要一个压力通道孔，如图所示。孔的中心线应位于尺寸C的中点。

(2) 这些尺寸的公差为+0.5、-0.0。

(3) 这些尺寸的公差为+0.00、-0.38。

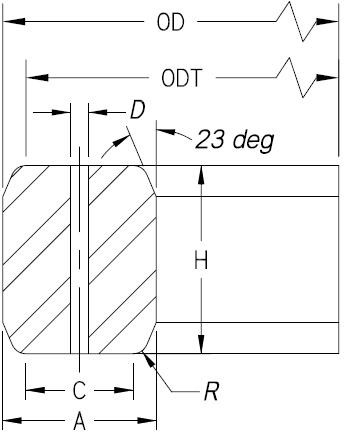

DHRJ-BX BX 型垫片尺寸

戒指数字	标称尺寸	外径环直径，外径	高度环，H	宽度为环，A	外径公寓，ODT	宽度为公寓，C	孔径，D [注(1)]
BX-150	43	72.19	9.30	9.30	70.87	7.98	1.5
BX-151	46	76.40	9.63	9.63	75.03	8.26	1.5
BX-152	52	84.68	10.24	10.24	83.24	8.79	1.5
BX-153	65	100.94	11.38	11.38	99.31	9.78	1.5
BX-154	78	116.84	12.40	12.40	115.09	10.64	1.5
BX-155	103	147.96	14.22	14.22	145.95	12.22	1.5
BX-156	179	237.92	18.62	18.62	235.28	15.98	3.0
BX-157	229	294.46	20.98	20.98	291.49	18.01	3.0
BX-158	279	352.04	23.14	23.14	348.77	19.86	3.0
BX-159	346	426.72	25.70	25.70	423.09	22.07	3.0
BX-160	346	402.59	23.83	13.74	399.21	10.36	3.0
BX-161	422	491.41	28.07	16.21	487.45	12.24	3.0

BX-162	422	475.49	14.22	14.22	473.48	12.22	1.5
BX-163	476	556.16	30.10	17.37	551.89	13.11	3.0
BX-164	476	570.56	30.10	24.59	566.29	20.32	3.0
BX-165	540	624.71	32.03	18.49	620.19	13.97	3.0
BX-166	540	640.03	32.03	26.14	635.51	21.62	3.0
BX-167	680	759.36	35.86	13.11	754.28	8.03	1.5
BX-168	680	765.25	65.86	16.05	760.17	10.97	1.5
BX-169	130	173.51	15.85	12.93	171.27	10.69	1.5
BX-170	168	218.03	14.22	14.22	216.03	12.22	1.5
BX-171	218	267.44	14.22	14.22	265.43	12.22	1.5
BX-172	283	333.07	14.22	14.22	331.06	12.22	1.5
BX-303	762	852.75	37.95	16.97	847.37	11.61	1.5

一般说明：

(a) 所有尺寸均以毫米为单位。

(b) 半径 R 应为垫片高度 H 的 8% 至 12%。

(c) 公差：

A = 环的宽度，+0.20，−0.00

任何环的整个圆周上的宽度变化在这些公差范围内不得超过 0.10。

C = 平面宽度，+0.15，-0.00

D = 孔尺寸，±0.5

H = 环的高度，+0.20，−0.00

任何环的整个圆周上的高度变化在这些公差范围内不得超过 0.10。

OD = 环外径，+0.00，-0.15 ODT = 平面外径，±0.05

R = 环半径 [参见一般说明 (b)] 23 度 p 角，±0 度 15 分钟。

笔记：

(1) 如图所示，每个垫片需要一个压力通道孔。孔的中心线应位于尺寸C的中点。

法兰应用中 R 型垫片的 DHRJ-R 管道尺寸和压力等级

环号	压力等级
	ASME B16.5					API 6B				ASME B16.47 A 系列
	150	300-600	900	1500	2500	720-960(1)	2000	3000	5000	150	300-600	900
R-11	...	1/2	...	...	...	...	...	...	...	...	...	...
R-12	...	...	1/2	1/2	...	...	...	...	...	...	...	...
R-13	...	3/4	...	...	1/2	...	...	...	...	...	...	...
R-14	...	...	3/4	3/4	...	...	...	...	...	...	...	...
R-15	1	...	...	...	...	...	...	...	...	...	...	...
R-16	...	1	1	1	3/4	1	1	1	1	...	...	...
R-17	1-1/4	...	...	...	...	...	...	...	...	...	...	...
R-18	...	1-1/4	1-1/4	1-1/4	1	1-1/4	1-1/4	1-1/4	1-1/4	...	...	...
R-19	1-1/2	...	...	...	...	...	...	...	...	...	...	...
R-20	...	1-1/2	1-1/2	1-1/2	...	1-1/2	1-1/2	1-1/2	1-1/2	...	...	...
R-21	...	...	...	...	1-1/4	...	...	...	...	...	...	...
R-22	2	...	...	...	...	...	...	...	...	...	...	...
R-23	...	2	...	...	1-1/2	2	2	...	...	...	...	...
R-24	...	...	2	2	...	...	...	2	2	...	...	...
R-25	2-1/2	...	...	...	...	...	...	...	...	...	...	...
R-26	...	2-1/2	...	...	2	2-1/2	2-1/2	...	...	...	...	...
R-27	...	...	2-1/2	2-1/2	...	...	2-1/2	2-1/2	...	...	...	...
R-28	...	...	...	...	2-1/2	...	...	...	...	...	...	...
R-29	3	...	...	...	...	...	...	...	...	...	...	...

环号	压力等级
	ASME B16.5					API 6B				ASME B16.47 A 系列
	150	300-600	900	1500	2500	720-960(1)	2000	3000	5000	150	300-600	900
R-30(2)	...	3	...	...	...	...	...	...	...	...	...	...
R-31	...	3	3	...	...	3	3	3	...	...	...	...
R-32	...	...	...	...	3	...	...	...	...	...	...	...
R-33	3-1/2	...	...	...	...	...	...	...	...	...	...	...
R-34	...	3-1/2	...	...	...	...	...	...	...	...	...	...
R-35	...	...	...	3	...	...	...	...	3	...	...	...
R-36	4	...	...	...	...	...	...	...	...	...	...	...
R-37	...	4	4	...	...	4	4	4	3-1/2	...	...	...
R-38	...	...	...	...	4	...	...	...	...	...	...	...
R-39	...	...	...	4	...	...	...	...	4	...	...	...
R-40	5	...	...	...	...	...	...	...	...	...	...	...
R-41	...	5	5	...	...	5	5	5	...	...	...	...
R-42	...	...	...	...	5	...	...	...	...	...	...	...
R-43	6	...	...	...	...	...	...	...	...	...	...	...
R-44	...	...	...	5	...	...	...	...	5	...	...	...
R-45	...	6	6	...	...	6	6	6	...	...	...	...
R-46	...	...	...	6	...	...	...	...	6	...	...	...
R-47	...	...	...	...	6	...	...	...	...	...	...	...
R-48	8	...	...	...	...	...	...	...	...	...	...	...
R-49	...	8	8	...	...	8	8	8	...	...	...	...

环号	压力等级
	ASME B16.5					API 6B				ASME B16.47 A 系列
	150	300-600	900	1500	2500	720-960(1)	2000	3000	5000	150	300-600	900
R-50	...	...	...	8	...	...	...	...	8	...	...	...
R-51	...	...	...	...	8	...	...	...	...	...	...	...
R-52	10	...	...	...	...	...	...	...	...	...	...	...
R-53	...	10	10	...	...	10	10	10	...	...	...	...
R-54	...	...	...	10	...	...	...	...	10	...	...	...
R-55	...	...	...	...	10	...	...	...	...	...	...	...
R-56	12	...	...	...	...	...	...	...	...	...	...	...
R-57	...	12	12	...	...	12	12	12	...	...	...	...
R-58	...	...	...	12	...	...	...	...	...	...	...	...
R-59	14	...	...	...	...	...	...	...	...	...	...	...
R-60	...	...	...	12	...	...	...	...	...	...	...	...
R-61	...	14	...	...	...	14	14	14	...	...	...	...
R-62	...	...	14	...	...	...	...	...	...	...	...	..
R-63	...	...	...	14	...	...	...	...	...	...	...	...
R-64	16	...	...	...	...	...	...	...	...	...	...	...
R-65	...	16	...	...	...	16	16	...	...	...	...	...
R-66	...	...	16	...	...	...	...	16	...	...	...	...
R-67	...	...	...	16	...	...	...	...	...	...	...	...
R-68	18	...	...	...	...	...	...	...	...	...	...	...
R-69	...	18	...	...	...	18	18	...	...	...	...	...
R-70	...	...	18	...	...	...	...	18	...	...	...	...
R-71	...	...	...	18	...	...	...	...	...	...	...	...
R-72	20	...	...	...	...	...	...	...	...	...	...	...

环号	压力等级
	ASME B16.5					API 6B				ASME B16.47 A 系列
	150	300-600	900	1500	2500	720-960(1)	2000	3000	5000	150	300-600	900
R-73	...	20	...	...	...	20	20	...	...	...	...	...
R-74	...	...	20	...	...	...	...	20	...	...	...	...
R-75	...	...	...	20	...	...	...	...	...	...	...	...
R-76	24	...	...	...	...	...	...	...	...	...	...	...
R-77	...	24	...	...	...	...	...	...	...	...	...	...
R-78	...	...	24	...	...	...	...	...	...	...	...	...
R-79	...	...	...	24	...	...	...	...	...	...	...	...
R-80	...	...	...	...	...	...	...	...	...	...	...	...
R-81	...	...	...	...	...	...	...	...	...	...	...	...
R-82	...	...	...	...	...	...	...	...	1	...	...	...
R-84	...	...	...	...	...	...	...	...	1-1/2	...	...	...
R-85	...	...	...	...	...	...	...	...	2	...	...	...
R-86	...	...	...	...	...	...	...	...	2-1/2	...	...	...
R-87	...	...	...	...	...	...	...	...	3	...	...	...
R-88	...	...	...	...	...	...	...	...	4	...	...	...
R-89	...	...	...	...	...	...	...	...	3-1/2	...	...	...
R-90	...	...	...	...	...	...	...	...	5	...	...	...
R-91	...	...	...	...	...	...	...	...	10	...	...	...
R-92	...	...	...	...	...	...	...	...	...	...	...	...
R-93	...	...	...	...	...	...	...	...	...	...	26	...
R-94	...	...	...	...	...	...	...	...	...	...	28	...

环号	压力等级
	ASME B16.5					API 6B				ASME B16.47 A 系列
	150	300-600	900	1500	2500	720-960(1)	2000	3000	5000	150	300-600	900
R-95	...	...	...	...	...	...	...	...	...	...	30	...
R-96	...	...	...	...	...	...	...	...	...	...	32	...
R-97	...	...	...	...	...	...	...	...	...	...	34	...
R-98	...	...	...	...	...	...	...	...	...	...	36	...
R-99	...	...	...	...	...	...	8	8	...	...	...	...
R-100	...	...	...	...	...	...	...	...	...	...	...	26
R-101	...	...	...	...	...	...	...	...	...	...	...	28
R-102	...	...	...	...	...	...	...	...	...	...	...	30
R-103	...	...	...	...	...	...	...	...	...	...	...	32
R-104	...	...	...	...	...	...	...	...	...	...	...	34
R-105	...	...	...	...	...	...	...	...	...	...	...	36

一般说明：符合 API 6D 和 API 600 的端部法兰使用与 ASME B16.5 或 ASME B16.47 系列 A 下的等效管道尺寸相同的垫片。

笔记：

(1) API 6B 的 720、960 和 10000 级法兰已过时。数据仅供参考。

(2) R-30 仅适用于搭接接头。

法兰应用中 RX 型垫片的 DHRJ-RX 管道尺寸和压力额定值

环号	压力等级，API 6B
环号	720-960 和 2000 [注(1)]	2900[注(1)]	3000	5000
RX-20	1-1/2	...	1-1/2	1-1/2
RX-23	2	...	...	...
RX-24	...	...	2	2
RX-25	...	...	...	3-1/8
RX-26	2-1/2	...	...	...
RX-27	...	...	2-1/2	2-1/2
RX-31	3	...	3	...
RX-35	...	...	...	3
RX-37	4	...	4	...
RX-39	...	...	...	4
RX-41	5	...	5	...
RX-44	...	...	...	5
RX-45	6	...	6	...
RX-46	...	...	...	6
RX-47	...	...	...	8（2）
RX-49	8	...	8	...
RX-50	...	...	...	8
RX-53	10	...	10	...
RX-54	...	...	...	10
RX-57	12	...	12	...
RX-63	...	...	...	14
RX-65	16	...	...	...
RX-66	...	...	16	...
RX-69	18	...	...	...

RX-70	...	...	18	...
RX-73	20	...	...	...
RX-74	...	...	20	...
RX-82	...	1	...	...
RX-84	...	1-1/2	...	...
RX-85	...	2	...	...
RX-86	...	2-1/2	...	...
RX-87	...	3	...	...
RX-88	...	4	...	...
RX-89	...	3-1/2	...	...
RX-90	...	5	...	...
RX-91	...	10	...	...
RX-99	8（2）	...	...	...
RX-201	...	...	8（2）	1-3/8
RX-205	...	...	...	1-13/16
RX-210	...	...	...	2-9/16
RX-215	...	...	...	4-1/16

一般说明：

(1) 符合 API 6B 的 720、960 和 2900 级法兰已过时。数据仅供参考。

(2) 交叉法兰连接。

法兰应用中 BX 型垫片的 DHRJ-BX 管道尺寸和压力等级

环号	压力等级，API 6BX
环号	2000	3000	5000	10000	15000	20000
BX-150	...	...	...	1-11/16	1-11/16	...
BX-151	...	...	...	1-13/16	1-13/16	1-13/16
BX-152	...	...	...	2-1/16	2-1/16	2-1/16
BX-153	...	...	...	2-9/16	2-9/16	2-9/16
BX-154	...	...	...	3-1/16	3-1/16	3-1/16
BX-155	...	...	...	4-1/16	4-1/16	4-1/16
BX-156	...	...	...	7-1/16	7-1/16	7-1/16
BX-157	...	...	...	9	9	9
BX-158	...	...	...	11	11	11
BX-159	...	...	...	13-5/8	13-5/8	13-5/8
BX-160	...	...	13-5/8	...	...	...
BX-161	...	...	16-3/4	...	...	...
BX-162	...	...	16-3/4	16-3/4	16-3/4	...
BX-163	...	...	18-3/4	...	...	...
BX-164	...	...	...	18-3/4	18-3/4	...
BX-165	...	...	21-1/4	...	...	...
BX-166	...	...	...	21-1/4	...	...
BX-167	26-3/4	...	...	...	...	...
BX-168	...	26-3/4	...	...	...	...
BX-169	...	...	...	5-1/8	...	...
BX-170	...	...	...	6-5/8	6-5/8	...
BX-171	...	...	...	8-9/16	8-9/16	...
BX-172	...	...	...	11-5/32	11-5/32	...
BX-303	30	30	...	...	...	...

DH-G-RJ 金属环垫(RTJ)

相关产品
