石油和化工行业金属和半金属密封解决方案

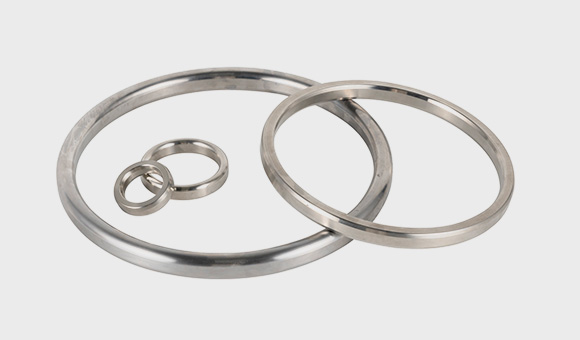

环形接头垫片(RTJ)

应用：
井口和采油树系统 (API 6A)
管道法兰连接 (ASME B16.20)
高压容器（壳管式热交换器）

材料选项： 软铁、不锈钢 316、Inconel 625
压力范围： 高达 15,000 psi (1034 bar)
温度： -200°C ~ +650°C
表面光洁度： RTJ（环形接头）凹槽，Ra 为 125-250 µin

100% 金属与金属接触，具有防火性能
热循环下无蠕变松弛
强制用于酸性环境（符合 NACE MR0175 标准）

应用：
炼油厂管道法兰 (ANSI B16.5/B16.47)
锅炉人孔
化学反应器盖

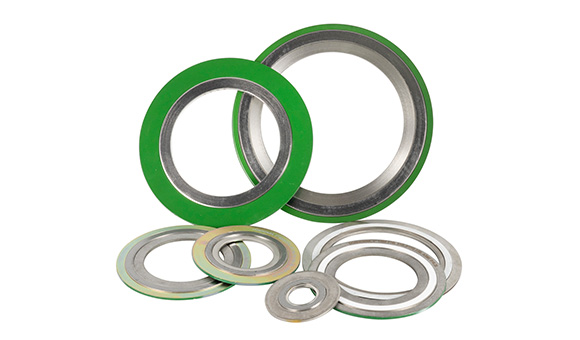

芯： SS304/316 交替层 + 石墨/PTFE 填料
外环： 碳钢或 SS304（定心和压缩控制）
内环： 可选用于防止径向屈曲

参数标准等级： 高性能等级
温度。范围： -240°C~550°C -196°C~800°C
压力： 3000 psi 6000 psi
PH 电阻： 0-14 0-14（PTFE 填充）

弹簧作用补偿法兰旋转
与实心垫片相比，具有卓越的抗蠕变性
对于大直径法兰来说具有成本效益

典型用例：
压缩机法兰 (API 617)
氢气服务
超临界 CO2 管道

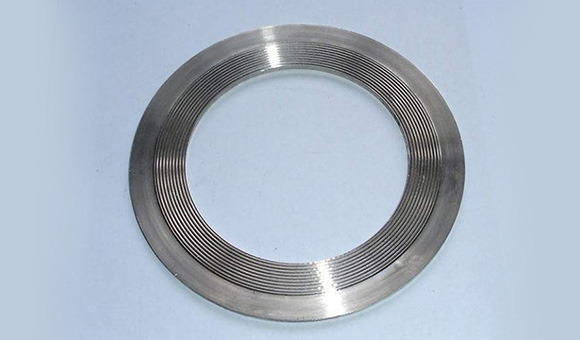

同心锯齿： 用于均匀的螺栓负载
螺旋锯齿： 在较低应力下增强密封性
双面： 针对不同材料的不同图案

介质： 推荐材料
酸气： Inconel 625，带镍涂层
低温： 铝 1100，镀铟
蒸汽： SS316，镀银

微凹槽形成多重密封屏障
与扁平金属垫片相比，密封应力降低 30%
通过适当检查可重复使用最多 3 个周期

类型最适合压力限制可重复使用性成本因素
环垫片高压系统 15,000 psi 否 ★★★★
螺旋缠绕式热循环 6,000 psi 有限 ★★
锯齿状振动应用 10,000 psi 是 ★★★

我们的工程师提供：
垫片应力计算（可用 FEA 建模）
螺栓负载优化，以防止法兰变形
通过数字显微镜检查进行故障分析
“正确的密封选择可防止 80% 的法兰泄漏事故” - 索取适合您特定应用的密封选择清单。
（垫片规格表或 API/ASME 合规文档以 CTA 结尾）

专注于工程决策因素
提供立即可用的技术数据
突出安全关键型应用
使用比较格式以方便制定规格
保持商业意识（成本、可重复使用性）
您是否希望包括这些垫片在液化天然气/海上应用中的具体案例研究？
