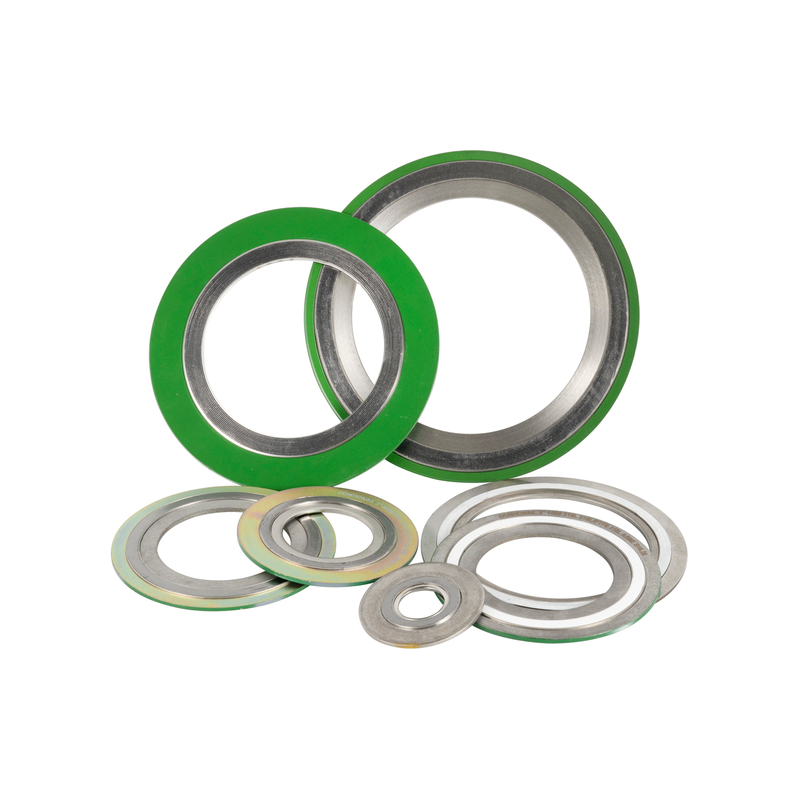

金属 SWG由多种可选的金属缠绕带和具有良好压缩性能的密封填料组成。这种成熟的密封结构提供了良好的压缩性和回弹性，具有优异的密封性能。精密预制金属缠绕条的原理类似于弹簧，在负载压力下产生压缩，进而产生很高的回弹力，因此在工况条件变化时仍能保持良好的密封性能。根据不同的工况条件，可选择相应的金属缠绕带和密封填料，从而密封非常广泛的工况条件。 DONHONSIL（SWG）的特点是在制造中保证各类精度公差。与传统的缠绕垫片相比，DONHONSIL（SWG）可以在较低的应力（螺栓载荷）下实现良好的密封。 DONHONSIL（SWG）可按照各种国际标准和行业标准生产，如ASME B16.20、DIN、BS、JIS、GB、HG标准等。质量保证体系符合ISO 9001标准。

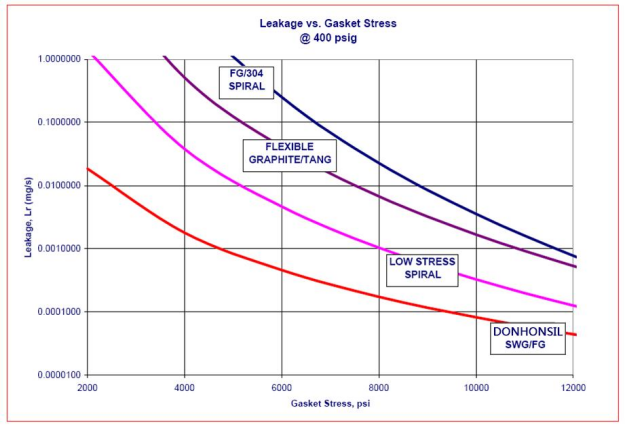

DONHONSIL（SWG）与传统的低应力缠绕垫片和高温垫片相比，实现了初始密封。 DONHONSIL（SWG）先进的生产技术和严格的工程标准。
确保每一件DONHONSIL（SWG）的精确制造公差和卓越的质量稳定性。

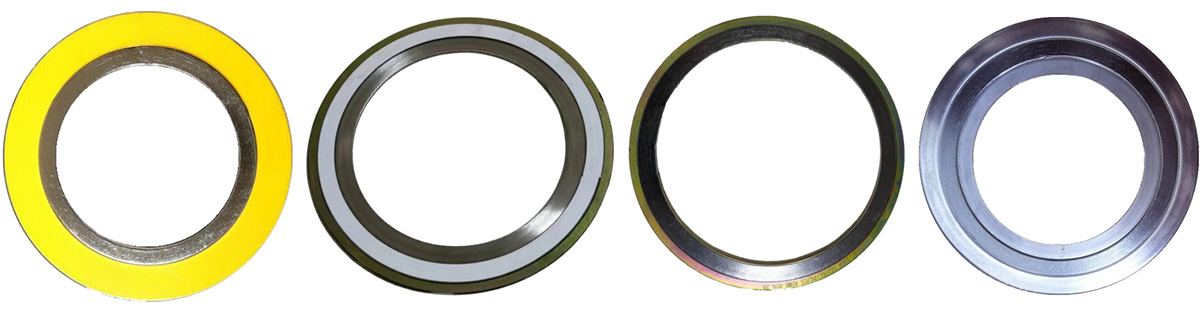

垫片类型
| R型 | 1、R型金属缠绕填料是由高性能精密型金属缠绕带和填料缠绕组成。 2、适用于沟槽和MFM法兰。 |
|
| RI型 | 1、RI型金属缠绕填料是由高性能精密型金属缠绕带和带内环的填料缠绕组成。 2、适用于沟槽和MFM法兰。 |
|
| 类型或 | 1、缠绕密封外中心环增强垫片的强度和稳定性并控制压缩量。 2、适用于标准RF法兰和平面法兰。 |
|

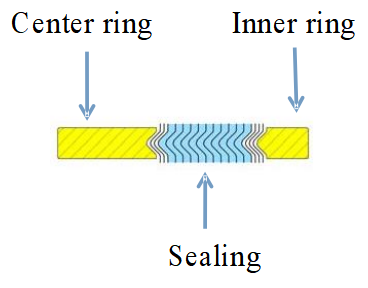

| ORI型 | 1、中心环和内环安装在缠绕密封中，提高垫片的径向强度，保护缠绕密封受介质侵蚀而缠绕带向内松弛。 2、适用于标准RF法兰和平面法兰。 |
|
SWG 颜色编码和缩写
金属型 | ||||
材料 | 最低限度 | 最大限度 |
缩写 | 中心环 颜色代码 |
华氏度 ℃ | 华氏度 ℃ | |||
304 不锈钢 |
-320 -195 |
1400 760 |
304 |
黄色的 |
316L 不锈钢 |
-150 -100 |
1400 760 |
316L |
绿色的 |
317L 不锈钢 |
-150 -100 |
1400 760 |
317L |
栗色 |
321 不锈钢 |
-320 -195 |
1400 760 |
321 |
绿松石 |
347 不锈钢 |
-320 195 |
1700 925 |
347 |
蓝色的 |
碳钢 |
-40 -40 |
1000 540 |
CS |
银 |
20Cb （-3 合金） 20 |
-300 -185 |
1400 760 |
A-20 |
黑色的 |
哈氏合金B |
-300 -185 |
2000 1090 |
酶B |
棕色的 |
哈氏合金 276 |
-300 -185 |
2000 1090 |
酶联免疫吸附 试验 |
浅褐色的 |
奥洛伊公司 800 |
-150 -100 |
1600 870 |
在 800 |
白色的 |
奥洛伊公司 825 |
-150 -100 |
1600 870 |
在 825 |
白色的 |
奥洛伊公司 600 |
-150 -100 |
2000 1090 |
在 600 |
金子 |
奥洛伊公司 625 |
-150 -100 |
2000 1090 |
在 625 |
金子 |
蒙乃尔400 |
-200 -130 |
1500 820 |
蒙 |
橙子 |
镍 200 |
-320 -195 |
1400 760 |
尼 |
红色的 |
钛 |
-320 -195 |
2000 1090 |
TI |
紫色的 |
填充材料 | 颜色代码 | |||
材料 | 最低限度 | 最大限度 | 缩写 | |
华氏度 | 华氏度 | |||
陶瓷纤维 | -350 -212 | 2000 1090 | 核证减排量 | 浅绿色 |
石墨 | -350 -212 | 950510 | FG | 灰色的 |
聚四氟乙烯 | -400 -240 | 500260 | 聚四氟乙烯 | 白色的 |
云母石墨 | -350 -212 | 1400 760 | 云母-GRA | 粉色的 |

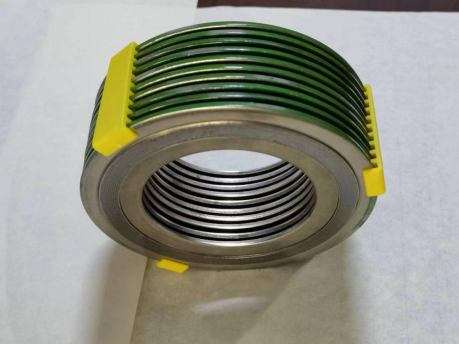

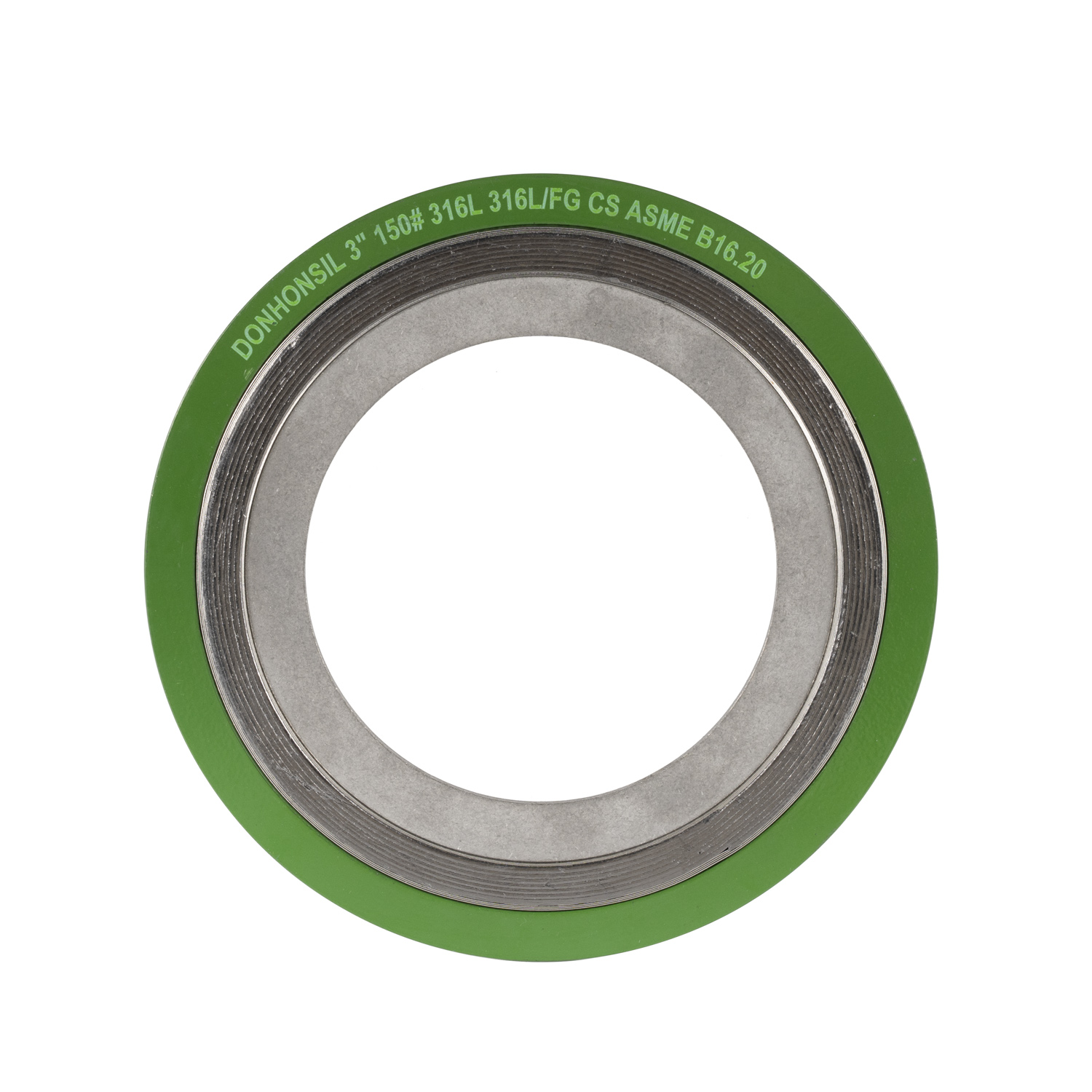

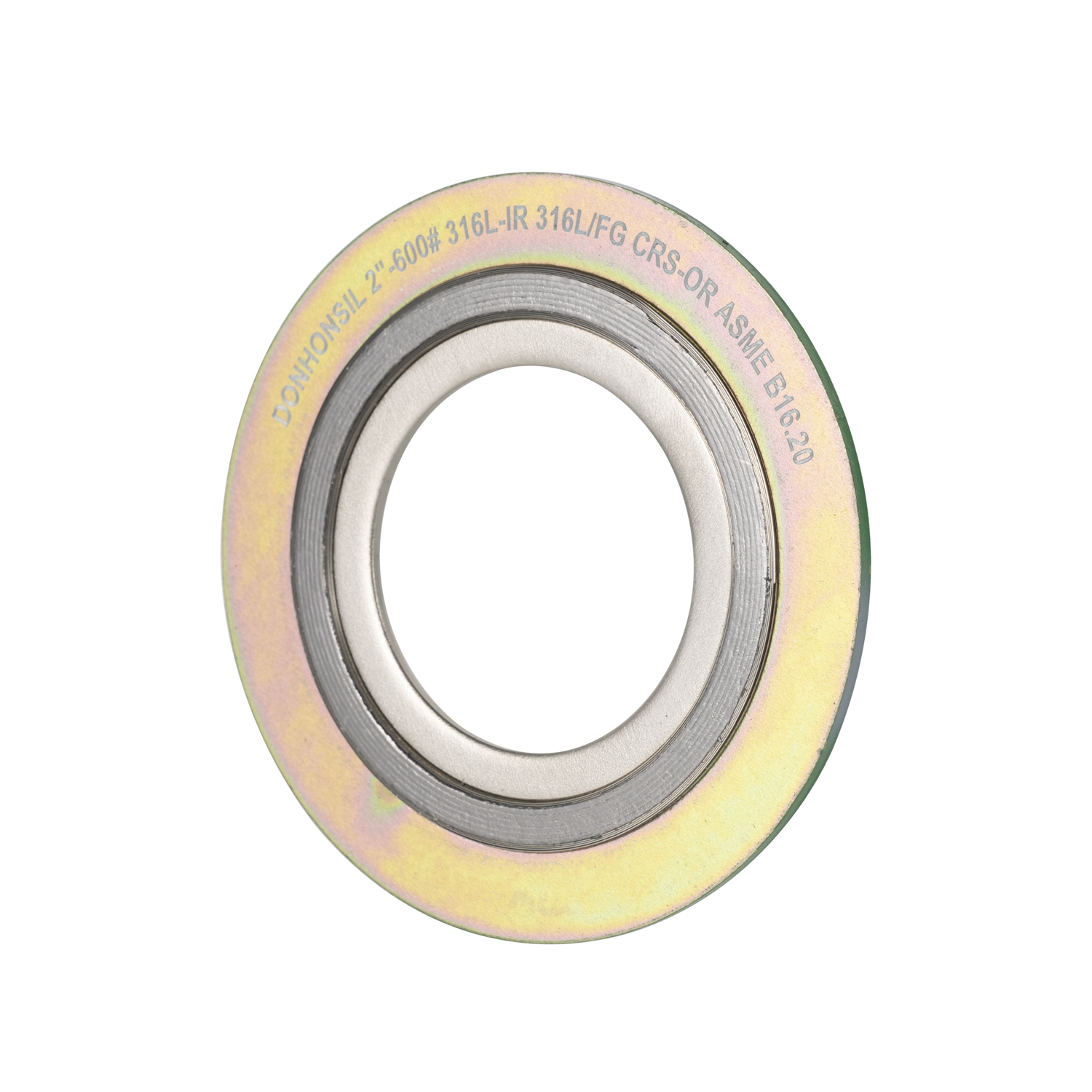

垫片标记

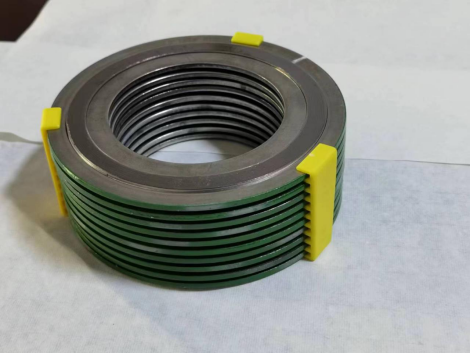

每个缠绕垫片都经过精心定位，以确保密封面在运输和运行过程中不被损坏。
 |  |
增强云母石墨
传统的云母-石墨密封填料是石墨和云母的混合物，它仅轻微地提高了传统柔性石墨填料的温度上限。

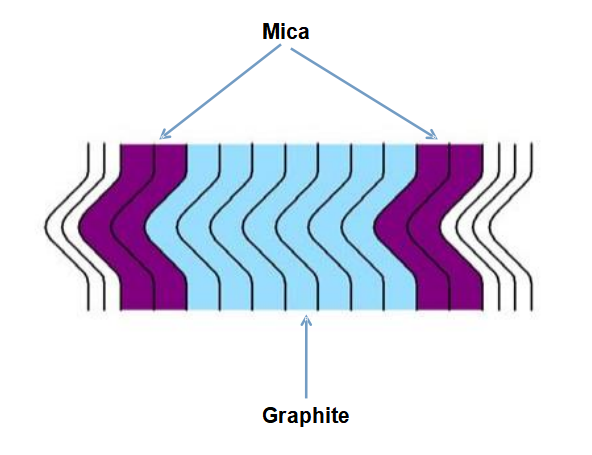

特种云母石墨金属缠绕垫片采用纯云母填料缠绕在柔性石墨填料的外环和内环上。这种结构大大提高了垫片在高温条件下的抗氧化能力，与其他类型的高温缠绕垫片相比，大大降低了垫片的成本。
·纯云母表面保护石墨在760°C (1400°F)高温下不会迅速氧化
·云母提供增强的防火保护
·可完全替代同温度范围内其他各类高温缠绕垫片，具有更好的性价比
技术数据
垫片类型选项：
压力900级以上应选用ORI型垫片。 ·填料选用PTFE RF、FF法兰用缠绕垫片应采用ORI型
可用尺寸：
| 尺寸： | 等级评定 | 标准 |
| DN10~DN600 | 150#~2500# | ASME B16.20 |
| DN650~DN1500 | 150#~2500# | ASME B16.47A/B |
| DN10~DN3000 | PN10 ~PN320 | EN1514-2 |
| DN10~DN600 | 5K~63K | JIS B2404 |
| 10MM ~ 3000MMDIA | 150#~2500# | 非标 |
垫片压缩：
为了获得最佳密封性能，DONHONSIL 缠绕垫片推荐下表的压缩厚度：
原始厚度 | 压缩厚度 |
0.125英寸（3.2毫米） | 0.090/0.100英寸(2.3/2.5毫米) |
0.175 英寸（4.5 毫米） | 0.125/0.135英寸（3.2/3.4毫米） |
0.250英寸（6.4毫米） | 0.180/0.200英寸(4.6/5.1毫米) |
0.285 英寸（7.2 毫米） | 0.200/0.220英寸(5.1/5.6毫米) |
