DH-S 绝缘套件

DONHONSIL 提供优质产品，也有助于解决大多数法兰密封和绝缘问题。我们的绝缘套件通常用于海上设施、海水环境、化学设施、炼油厂管道，这些地方的法兰需要正确防止泄漏，并且还必须进行阴极绝缘。

DONHONSIL 法兰绝缘套件遵循 ANSI 16.5 和 API 605 标准，其他标准需要根据我们的要求提供更多规格。

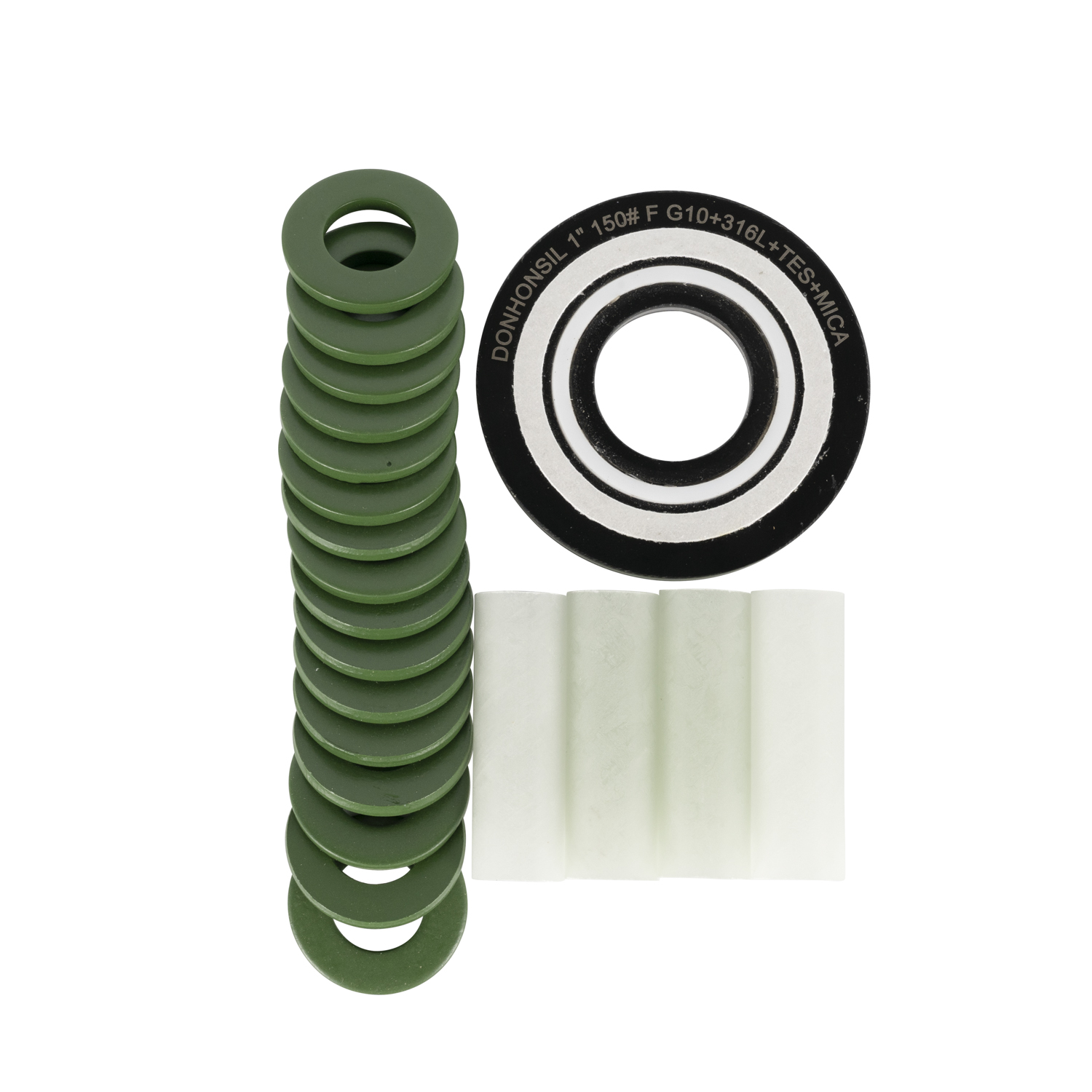

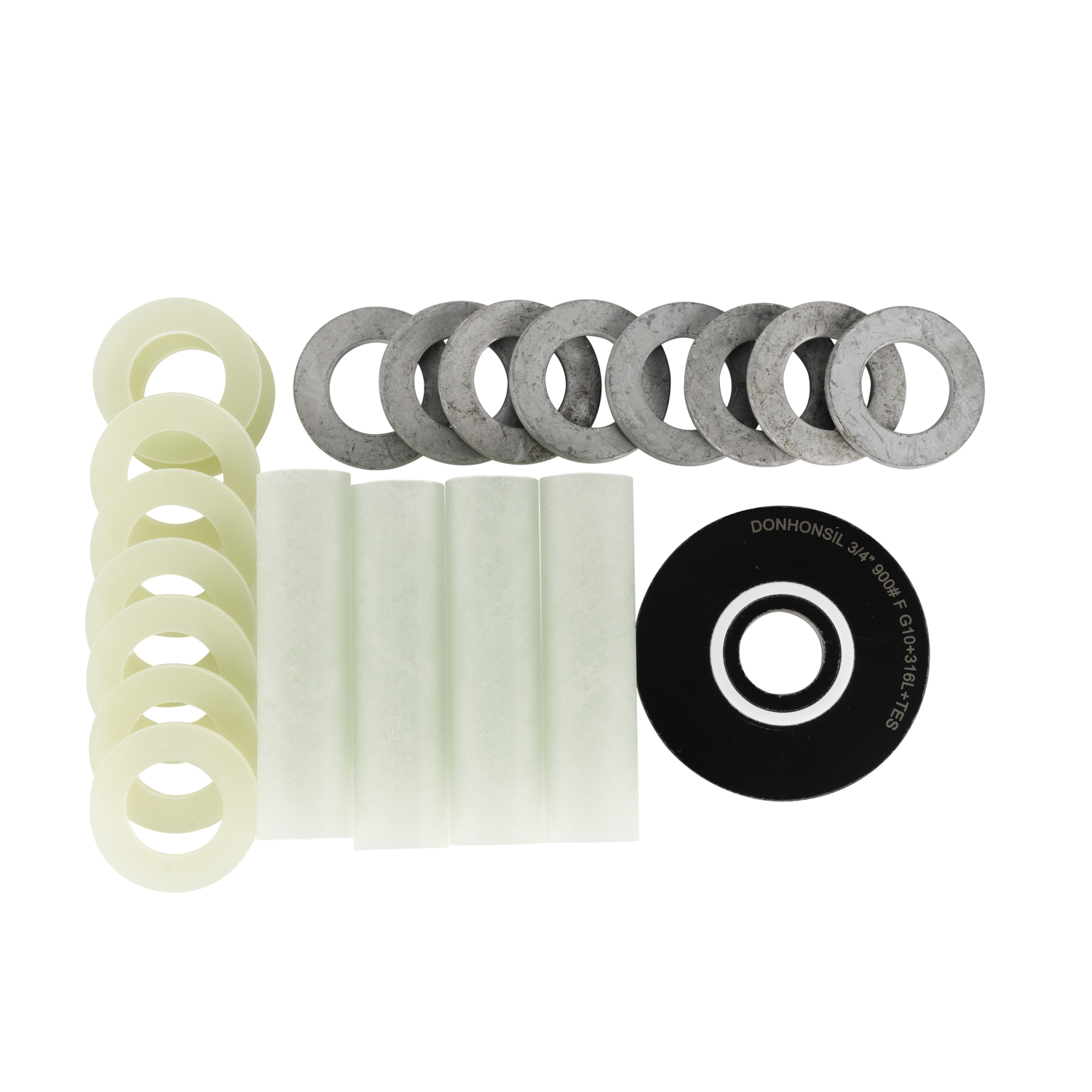

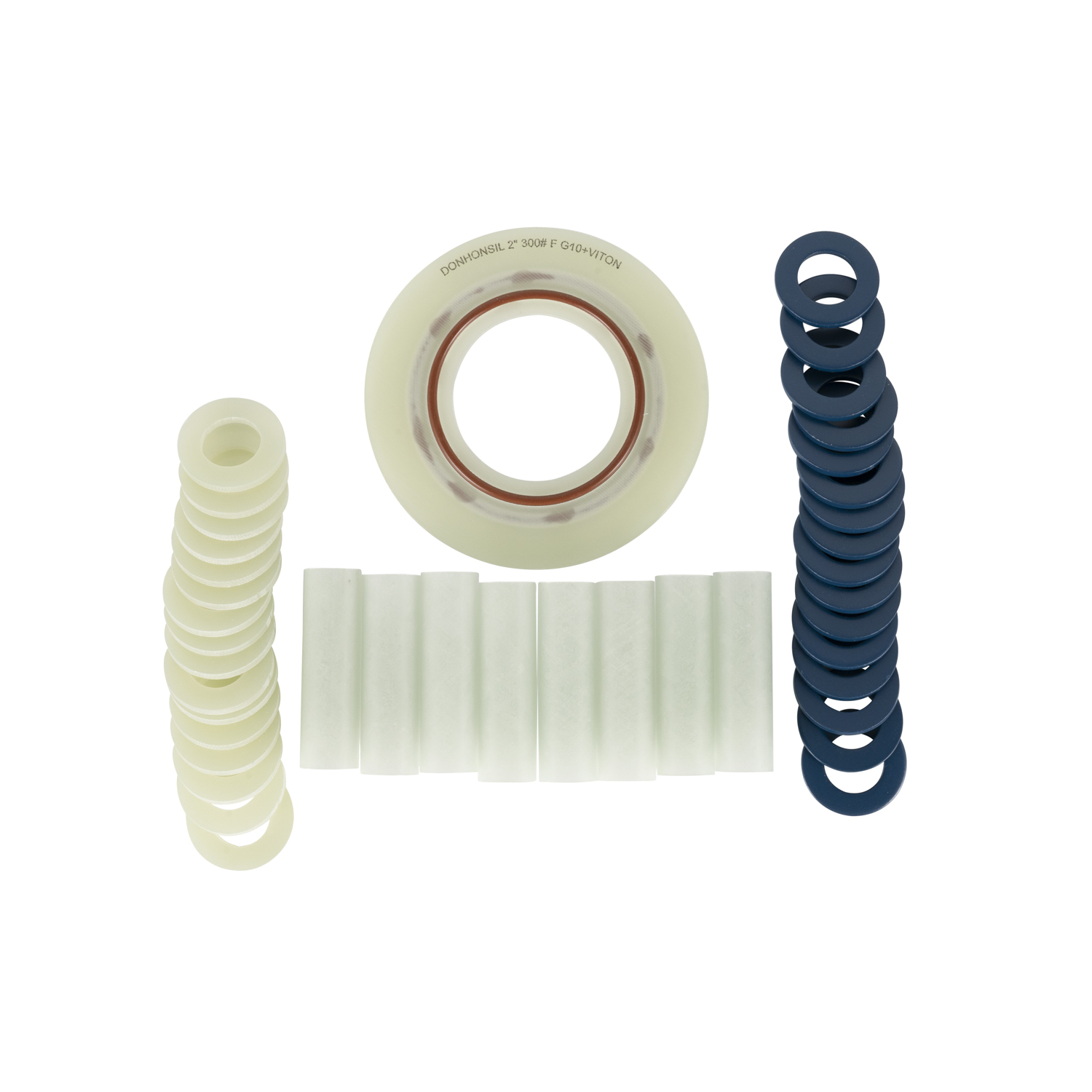

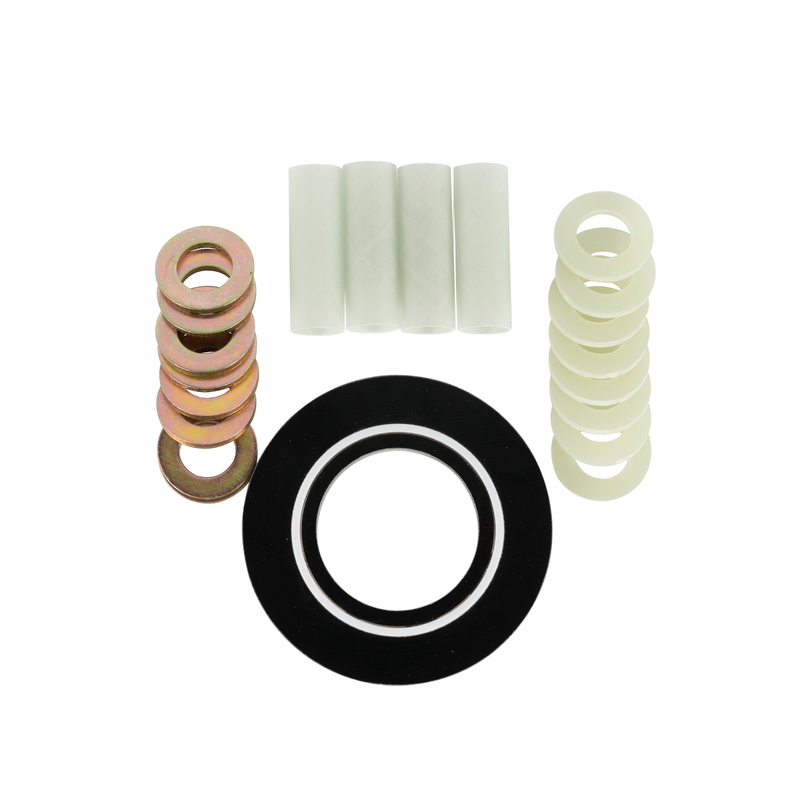

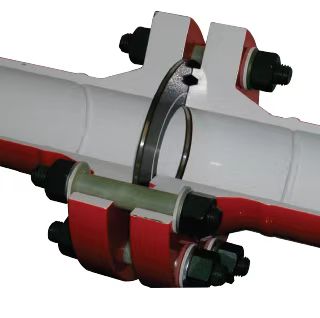

法兰绝缘套件由绝缘垫片、一些绝缘套管和垫圈组成，这些套件的尺寸均适合应用，并且包装方便，可最大程度地减少安装过程中丢失零部件的可能性。绝缘垫片可指定为“E”和“F”类型，同时提供单件、双件或一件式套筒和垫圈套件作为法兰之间不同电气绝缘程度的选项。此外，绝缘垫圈以及套管和垫圈材料有多种材料可供选择。如果条件允许，建议使用 G-10 固定器和 Mylar 套筒。

绝缘套件类型：

E 型垫片：

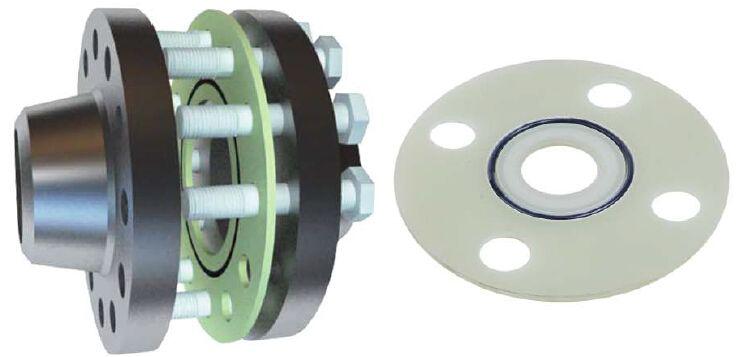

“E”型是全平面垫片，具有一定的法兰外径和精密切割的螺栓孔。这种设计有利于垫圈在安装过程中正确对齐。该组件最大限度地减少了导电异物进入凸面外侧的凸缘部分之间的情况，并降低了桥接的风险。

F 型垫片：

“F”型垫片仅适合法兰的凸面部分。由于“F”垫圈中没有螺栓孔，垫圈的外径紧密贴合到位，确保居中位置。

D 型垫片：

“D”型垫片可用于 RTJ 法兰，常见材料为酚醛树脂，基本类型为椭圆形。它们通常适合 ASME B16.5 的 RTJ 法兰。但事实上，密封垫片是“D”垫片的绝佳替代品，因为密封元件可以定位在垫片内径和环槽内径之间的任何位置。

绝缘套件款式：

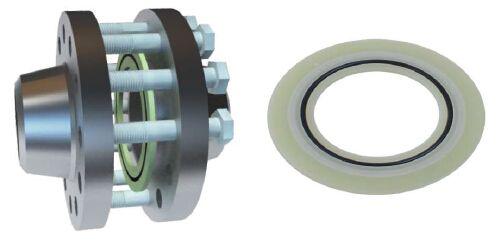

DH-S-NPSEAL 密封垫片使用封闭在独特凹槽中的矩形密封元件来密封和隔离所有类型的法兰。这种垫片理论上可以提供接近零的“m”和“y”系数，从而实现可靠的密封，而无需平垫片所需的过多螺栓负载。也可以采用聚四氟乙烯、氟橡胶等材料作为密封元件，增加了材料的选择范围。 NPseal密封垫片广泛用于中低压，但为了获得更好的密封性能，对于等于或高于ANSI 600#的压力，请首先考虑HPSEAL密封垫片。

DH-S-HPSEAL绝缘垫片采用不锈钢芯材粘合高强度绝缘层压板G10或G11，既保持了不锈钢的高强度，又达到了优异的绝缘性。

它由弹簧赋能的聚四氟乙烯密封件组成，可提供高可靠性密封并消除昂贵的成本

泄漏。并且密封槽切入不锈钢芯体中，可以避免通过两种材料的间隙发生泄漏。

HPSEAL 绝缘垫片旨在为非常关键的服务提供密封和绝缘。它可以在高达 ANSI 2500# 和 API 15000# 的所有压力下密封和绝缘突面法兰、全平面法兰和环接法兰。虽然 316 级不锈钢最常被用作核心材料，但我们还可以提供更多特殊材料，例如超级双相钢、哈氏合金和铬镍铁合金。

DH-S-RFSEAL（防火）绝缘垫片经过 API 6FB 认证，其中包括 PTFE 弹簧赋能主密封元件和云母辅助密封元件。它通过使用耐高温云母二次密封元件，为标准 RFSEAL 设计增加了消防功能，在 1500°F (815°C) 的火灾下仍能保持密封性能。在此设计下，PTFE 弹簧赋能主密封元件和云母

辅助密封元件均位于粘合到不锈钢芯的绝缘层压板的保持​​器中，形成防火绝缘垫片。 RFSEAL 垫片的两种密封件都具有非常好的回弹力，密封时所需的螺栓应力较低。在正常环境下，第二道密封将作为备用密封，一旦火灾期间第一道密封失效，第二道密封将发挥作用。

绝缘套管：

我们的绝缘套管旨在轻松安装在标准尺寸螺栓孔内的标准尺寸法兰螺栓/螺柱上，并与单独的绝缘垫圈和钢垫圈一起使用。它们适用于 1/2 英寸（12.7 毫米）至 3-1/2 英寸（88.9 毫米）的标准美制螺栓尺寸以及 12 毫米及以上的公制螺栓尺寸。

绝缘套管有以下材料可供选择：

• 聚酯薄膜

• 酚醛树脂

• Nomex®

• G-10 环氧玻璃

• G-11 环氧玻璃

• 高强度云母

规格	聚酯薄膜	诺玛克斯	G10	G11
介电强度伏特/密耳	4000	400	400	400
吸水率%	0.8	/	0.1	0.1
工作温度华氏度	-79~+300	-65~+450	-320~+280	-320~+349
工作温度℃	-59~+149	-54~+232	-196~+138	-196~+176

绝缘垫圈：

我们的绝缘垫圈旨在提供坚固、可靠的隔离。它们的螺栓尺寸范围为 1/2” (12.7mm) 至 3-1/2” (88.9mm)，并且适合安装在绝缘套管上。绝缘垫圈有以下材料可供选择：

• 高强度酚醛树脂

• G-10 环氧玻璃

• G-11 环氧玻璃

• 高强度云母

规格	(F) 酚醛树脂	G10	G11
介电强度伏特/密耳	500	550	550
吸水率%	1.6	0.1	0.1
工作温度华氏度	-65~+220	-320~+280	-320~+349
工作温度℃	-54~+104	-196~+138	-196~+176
抗压强度 ps	25000	50000	50000
拉伸强度 psi	20000	45000	43000

钢垫圈：

通常，镀锌钢垫圈是法兰绝缘套件的标准钢垫圈，但根据要求，我们也可以提供其他超级材料，如 SS304、SS316、双相钢等。
