管道用重型金属垫片

垫片系数	米=4.25
压力	≤25MPa
温度	-196℃-650℃(氧化剂中≤450℃)
最小预紧密封载荷	y=50MPa

产品概述

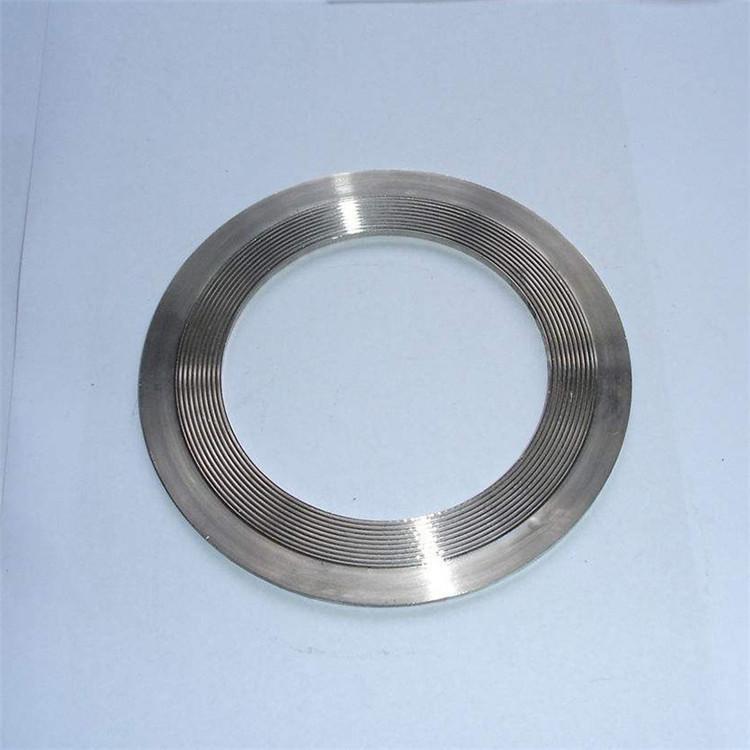

DH -G-MG 金属 Kammprofile 垫片 是一种高性能金属垫片，具有波纹（kammprofile）金属芯和石墨/PTFE 表面。它由 316L 不锈钢 （标准）或 Inconel 625（高温）制成，符合 ASME B16.20、API 601 和 ISO 22262-1 标准。标准尺寸涵盖DN15-DN2000法兰（PN16-PN420），非标法兰可定制型材；厚度范围为 1.5mm-5.0mm （芯材+面材）。

产品特点

温度范围：316L 型号： -196℃ 至 +450℃ ； Inconel 625 变体： -200℃ 至 +650℃.

压力能力：高达 45MPa （静态）、 30MPa （动态）——适用于高压容器法兰。

密封性能：氦泄漏率≤1 ×10⁻⁹Pa·m3/s （ISO 12747-2）；对高达 Ra 1.6μm的法兰粗糙度有效.

面对选项：

石墨饰面：适用于高温（最高450℃），导热系数 10 W/(m·K).

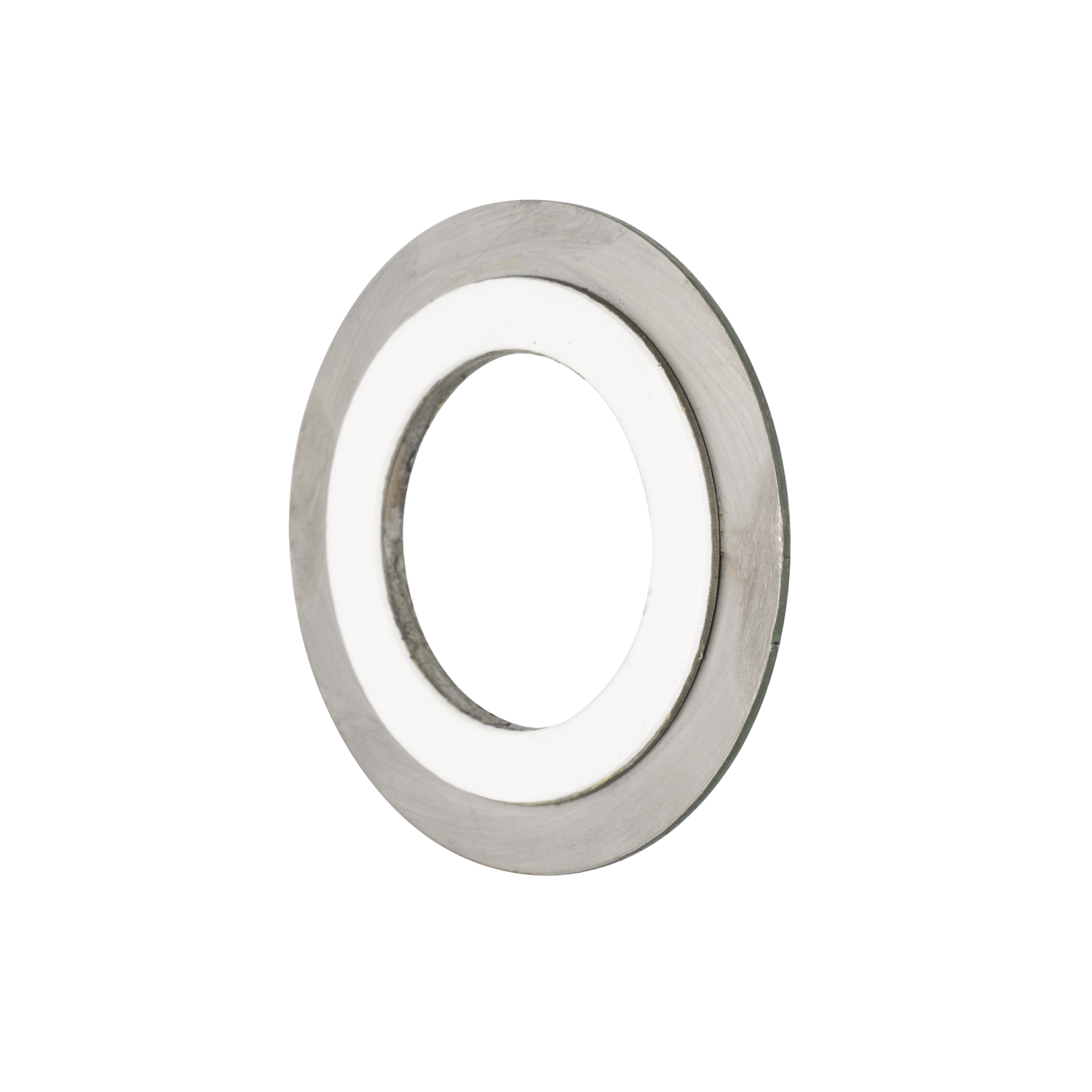

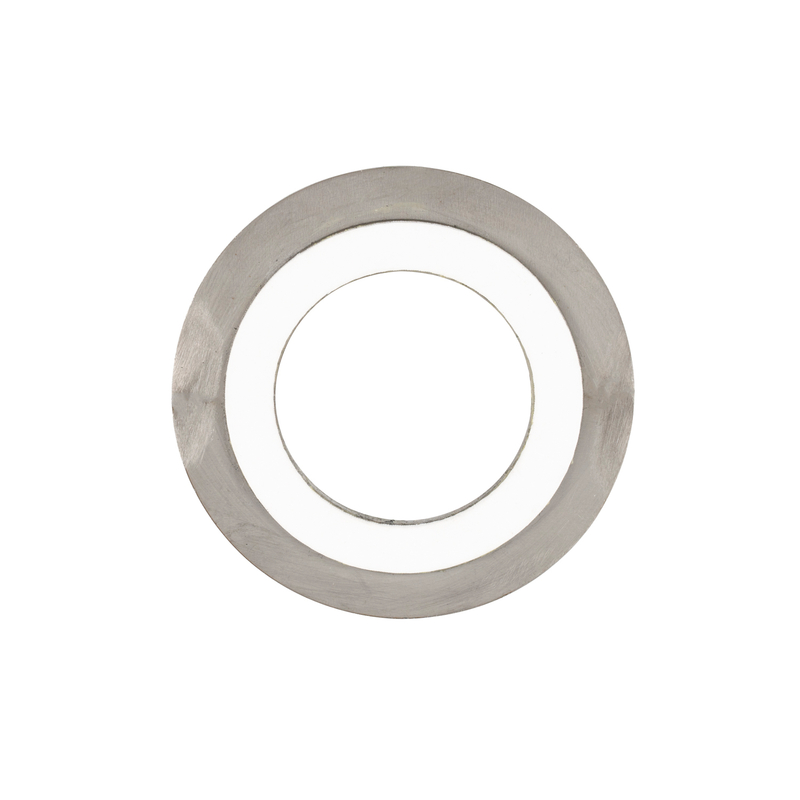

PTFE 面层：具有耐化学性（酸、溶剂），工作温度高达 260℃。

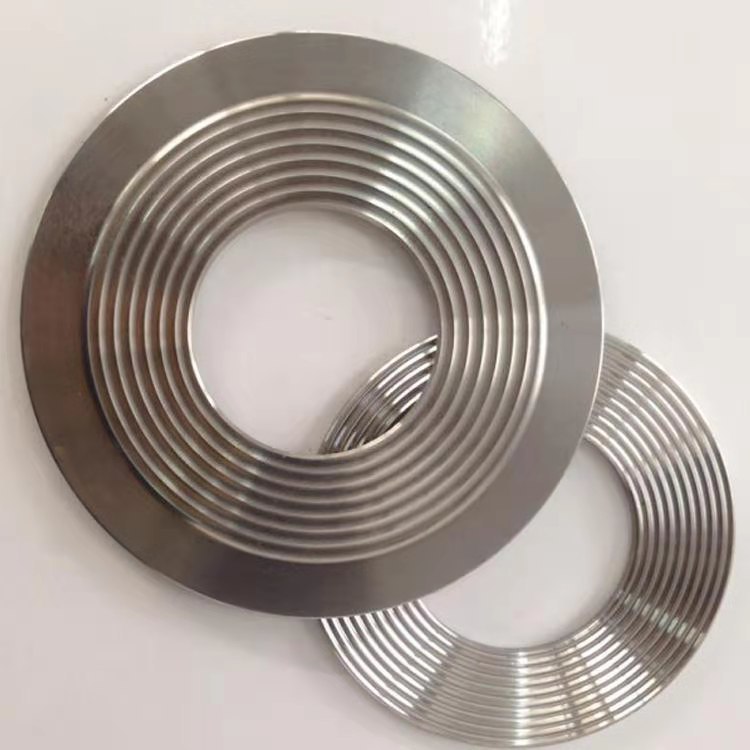

结构完整性：波纹轮廓 比扁平金属垫片提供 高 30% 的压缩回弹。

应用领域

石油和天然气：井口法兰（40MPa），海底管道连接（30MPa，-50℃）。

发电：汽轮机法兰（450℃、25MPa）、核辅助系统阀门。

化学加工：高压反应釜法兰（35MPa、300℃）、高压釜门。

石化：加氢裂化装置法兰（400℃、35MPa）、胺处理容器。

常问问题

石墨饰面和聚四氟乙烯饰面如何选择？

石墨面层：选择用于温度 > 260℃ 、热循环应用或导热性至关重要的情况（例如蒸汽管线）。

PTFE 面层：选择用于化学服务（酸、溶剂）、食品/制药应用（符合 FDA 标准）或防止法兰粘附。

混合饰面：可用于混合使用（例如，300℃+化学暴露）。

兼容哪些法兰类型？

适用于所有标准法兰类型：

凸面 (RF)：最适合 PN16-PN100。

环形接头（RTJ）：与 PN160-PN420 的 Inconel 磁芯一起使用。

平面 (FF)：需要 PTFE 表面和较低的压缩 (10-15%)。

确保法兰硬度<芯部硬度（316L芯部：180 HV；Inconel 625：220 HV）。
