缠绕垫片 (SWG) 在工业密封系统中发挥着至关重要的作用。它们在极端压力和温度下的表现能力使其在许多行业中不可或缺。
在本文中，我们将探讨 SWG 的构造、功能和优势。您还将了解它们的应用和挑战，帮助您理解为什么它们对于工业运营至关重要。

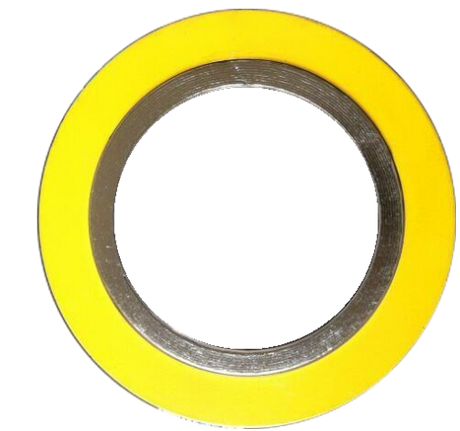

缠绕垫片（SWG）是一种由金属和非金属材料交替组成的半金属密封元件。它通常采用螺旋缠绕的 V 形金属带（例如不锈钢）和柔软的可压缩填充材料（例如石墨或 PTFE（聚四氟乙烯））。即使在具有挑战性的条件下，这种组合也能提供高弹性、强度和密封性能。 SWG 广泛用于在处理高压、温度波动和腐蚀性化学品的工业系统中创建防漏密封。
垫片的螺旋缠绕设计可确保应力均匀分布，即使在受到机械应变时也能保持紧密密封。 SWG 在温度波动和压力波动常见的动态环境系统中尤其重要。
在安全、效率和可靠性至关重要的行业中，缠绕垫片是不可或缺的。这些行业包括：
● 石油和天然气：在管道、阀门和炼油厂中，系统需要处理高压和挥发性物质，SWG 可防止泄漏并保持运行完整性。
● 化学和石化：在化学反应器、热交换器和蒸馏塔中，SWG 可确保腐蚀性化学品和腐蚀性物质不会逸出，从而防止危险泄漏。
● 发电：SWG 对于涡轮机、锅炉和热交换器至关重要，因为极端温度和压力是这些领域的常态。
● 制药：制药行业依靠 SWG 来密封设备，这些设备必须满足严格的卫生和无菌条件，例如反应器和过滤系统中的设备。
在所有这些行业中，SWG 提供了重要的泄漏屏障，有助于保持安全、效率和遵守环境法规。
螺旋缠绕垫片由几个不同的部件组成，每个部件在保持其密封性能方面都有特定的功能。这些包括：
● 外环：外环（也称为定心环或引导环）由碳钢或不锈钢制成，可确保安装过程中的正确对准。它还通过提供压缩停止来帮助防止垫圈过度压缩。
● 内环：该部件对于防止垫片缠绕屈曲起着至关重要的作用。如果绕组弯曲，部分垫圈可能会被吸入管道中，从而可能损坏设备并导致堵塞。内环通常由与绕组相同的材料制成，可提供必要的支撑以避免此问题。
● 密封元件：核心密封元件由金属缠绕带和软质填充材料组成。金属带通常由不锈钢或蒙乃尔合金等合金制成，而填充材料可以是柔性石墨、聚四氟乙烯或云母等。这些材料结合在一起形成密封，可抵抗压力和温度波动以及化学侵蚀。
● 缠绕材料：螺旋缠绕的金属带本身对于提供垫片的柔韧性和强度至关重要。 V形缠绕模式使垫片能够适应各种法兰表面并在压缩后恢复其形状。
这些组件中的每一个都协同工作，确保螺旋缠绕垫片即使在苛刻的环境下也能形成可靠、紧密的密封。
螺旋缠绕垫片使用的材料根据应用要求而有所不同。一些最常见的材料包括：
● 不锈钢：这是金属绕组最常用的材料。它耐腐蚀、耐用，非常适合高压和高温应用。
● 蒙乃尔合金：蒙乃尔合金是镍和铜的合金，具有很强的耐腐蚀性，常用于恶劣环境，如海上石油钻井平台。
● 石墨：石墨通常用作填充材料，因为它可以承受非常高的温度并且具有耐化学性，因此适用于石油和天然气行业。
● PTFE：PTFE 以其耐化学性而闻名，通常用于需要密封以防止腐蚀性物质的化学和制药行业。
● 云母和陶瓷：这些材料具有耐高温性，非常适合需要关注极热的应用。
V 形金属缠绕是螺旋缠绕垫片的典型特征。金属条以螺旋形式缠绕，有助于将压缩力均匀地分布在整个垫片上。这一特性使垫圈能够形成紧密的密封，同时在压缩后仍能恢复其原始形状。 V 形还增强了垫片适应法兰表面缺陷的能力，确保即使法兰不完全光滑也能形成牢固的密封。
缠绕垫片通过三个关键阶段发挥作用：
1. 初始密封：当垫片被压缩时，金属绕组咬入填充材料和法兰面，形成初始密封。此过程可防止接触点处的泄漏。
2. 蠕变松弛：随着时间的推移，垫片材料可能会经历一种称为“蠕变”的现象，逐渐失去一些压缩力。这是对持续压力的自然反应。在此阶段，填充材料松弛，密封力略有降低。
3. 弹性：垫片的柔性结构使其在压缩后能够恢复其密封能力。即使在重复的热循环和机械循环之后，垫片也会“弹回”以恢复密封。
这种适应波动条件的能力确保了缠绕垫片能够长期保持其密封性能。
螺旋缠绕垫片设计用于承受极端压力和温度条件。它们的额定压力范围通常从低到高，某些版本能够承受高达 2500 psi（磅每平方英寸）的压力。所使用的填充材料（例如石墨、云母和 PTFE）有助于提高垫片在高温下（在某些应用中通常超过 1000°C）的性能。
金属缠绕和柔性填料的结合使 SWG 即使在压力和温度波动时也能保持其密封性能，使其成为具有动态运行条件的系统的理想选择，例如管道、反应器和热交换器。
缠绕垫片的突出特点之一是其在压缩后能够恢复。这种灵活性确保垫片即使在受到热膨胀或收缩后也能继续有效地发挥作用。它允许垫片在经历连续压力循环的系统中发挥作用，确保即使在重复的加热和冷却循环后密封件仍保持完好。
选择缠绕垫片时，了解标准选项和定制选项之间的区别非常重要。虽然这两种类型都很有效，但它们根据应用程序要求满足不同的需求。
特征 | 标准缠绕垫片 | 定制螺旋缠绕垫片 |
尺寸和材质 | 采用常见尺寸和材料组合制成。 | 专为具有独特尺寸和材料的特定应用而设计。 |
适应性 | 适用于广泛的一般应用。 | 专为特殊应用而定制，例如极端条件。 |
灵活性 | 定制方面的灵活性有限。 | 高度灵活，提供特定合金和填料的选择。 |
耐化学性 | 适用于常见工业环境的标准材料。 | 可使用特定合金或填料进行定制，以增强耐化学性。 |
应用领域 | 一般工业用途的理想选择。 | 非常适合高腐蚀性系统等严苛环境。 |
某些行业需要专门的缠绕垫片来应对其独特的操作挑战：
● 石油和天然气：这些垫片通常使用石墨填料，以实现耐高温和在压力下具有出色的密封性。
● 化学和石化：PTFE 填料因其优异的耐化学性而被广泛使用，使其成为处理腐蚀性化学品的理想选择。
● 制药：在制药应用中，SWG 旨在满足严格的清洁和卫生标准，通常使用 PTFE 填充物来实现无菌。
在某些高压应用中，缠绕垫片上添加了内环。内环有助于保护垫圈的绕组免受损坏和污染。它还可以防止垫片在高压下变形，并在某些环境下充当防止刺激性化学物质侵蚀的屏障。
即使在具有挑战性的条件下，螺旋缠绕垫片也能提供卓越的密封性能。金属和柔性填充材料的结合形成了紧密的密封，可以承受压力波动、温度波动和化学暴露。
SWG 因其使用寿命长而闻名。它们的结构使它们能够随着时间的推移保持可靠的密封，从而减少频繁更换的需要。这种耐用性可以减少维护中断并降低运营成本。
PTFE 和石墨等材料具有很高的耐化学腐蚀性，使 SWG 成为涉及腐蚀性物质的行业应用的理想选择。这种阻力确保垫片即使在恶劣的环境下也能保持其密封能力。
缠绕垫片可承受 -200°C 至 1000°C 以上的温度，具体取决于所使用的材料。它们还可以抵抗高压条件，确保其在炼油厂和化工厂等极端环境中的有效性。
为了使缠绕垫片正常工作，必须正确处理法兰表面。它们应该光滑、无损坏、无划痕。使用表面比较器检查法兰的表面光洁度，确保其处于建议的 3.2 µ 至 6.3 µ 范围内。这有助于实现适当的密封并降低泄漏风险。
要安装螺旋缠绕垫片：
步 | 描述 |
1 | 检查垫圈是否有任何损坏，并验证其是否符合要求的规格。 |
2 | 将垫圈放在法兰上，确保与法兰面正确对齐。 |
3 | 以交叉方式均匀拧紧螺栓，以确保垫圈上的压力均匀。 |
定期维护对于确保垫圈的使用寿命至关重要。务必更换磨损或损坏的垫圈，因为重复使用旧垫圈可能会损害密封。定期检查垫圈是否有任何退化或失效的迹象，尤其是在高应力环境中。
安装过程中的错误可能会导致垫圈失效。常见错误包括法兰面未对准、螺栓扭矩不当以及使用旧垫圈。这些问题会阻止垫圈有效密封，从而导致泄漏。
当法兰面未正确对齐或螺栓拧得过紧时，可能会发生法兰旋转和凹陷（外圈弯曲）。这个问题可能导致垫片上的压力分布不均匀，影响其密封性能。
当垫圈出现磨损迹象（例如变形或丧失密封能力）时，应予以更换。定期检查对于防止垫圈失效并确保密封系统保持完好至关重要。
在石油和天然气行业，SWG 用于密封面临恒定压力和温度波动的管道、阀门和炼油厂。它们对腐蚀性材料的抵抗力确保它们在恶劣条件下提供可靠的密封。
SWG 在化学反应器、热交换器和蒸馏塔中至关重要，可防止危险化学品和气体泄漏。
发电厂在涡轮机和锅炉中使用 SWG，以在高温高压条件下保持密封。同样，在制药行业，SWG 维持反应器和过滤设备的无菌条件，确保符合卫生标准。
螺旋缠绕垫片因其耐用性和卓越的密封性能而在各种工业应用中至关重要。它们旨在承受高压、波动的温度和刺激性化学品，确保系统高效、安全地运行。
选择合适的垫片取决于温度、压力和化学品暴露等因素。通过咨询经验丰富的垫片制造商（例如 DONHONSIL Gasket） ，您可以确保选择完美的垫片来满足您的特定操作需求，从而提供持久的价值和性能。
答：缠绕垫片是一种由交替金属带和软填充材料制成的密封组件，旨在在高压和高温环境下提供耐用、高性能的密封。
答：缠绕垫片通过其独特的 V 形金属缠绕和软填充材料形成紧密密封，在两个法兰面之间压缩，防止泄漏并适应压力波动。
答：缠绕垫片至关重要，因为它们在高压、温度波动和腐蚀性化学品等极端条件下仍能保持完整性，从而确保工业系统的安全性和效率。
答：缠绕垫片广泛应用于石油和天然气、化学加工、发电和制药等行业，其中可靠的密封对于操作安全和效率至关重要。
答：选择合适的缠绕垫片需要考虑压力、温度和化学环境等因素。咨询垫片制造商可以帮助您选择合适的材料和设计。
答：不可以，缠绕垫片不应重复使用。更换它们可确保适当的密封，并防止因先前使用的磨损和变形而导致泄漏。
